Pokud potřebujete kompaktní, spolehlivé a na údržbu bezproblémové zařízení na značení jednoduchých barevných značek
jako např. tečky, texty, loga apod., je pneumatické inkoustové razítko Sprinter tou správnou volbou.
Sprinter je určený buď pro instalaci přímo do výrobních linek nebo jako pracoviště pro manuální zakládání a označování výrobků.
Základní údaje |
Možnosti značení

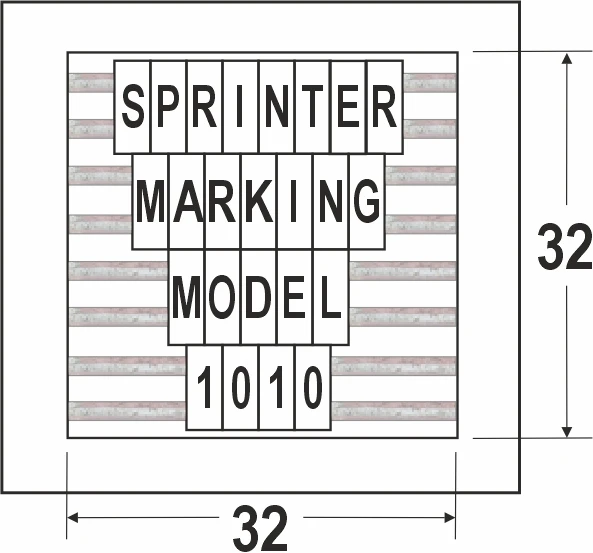

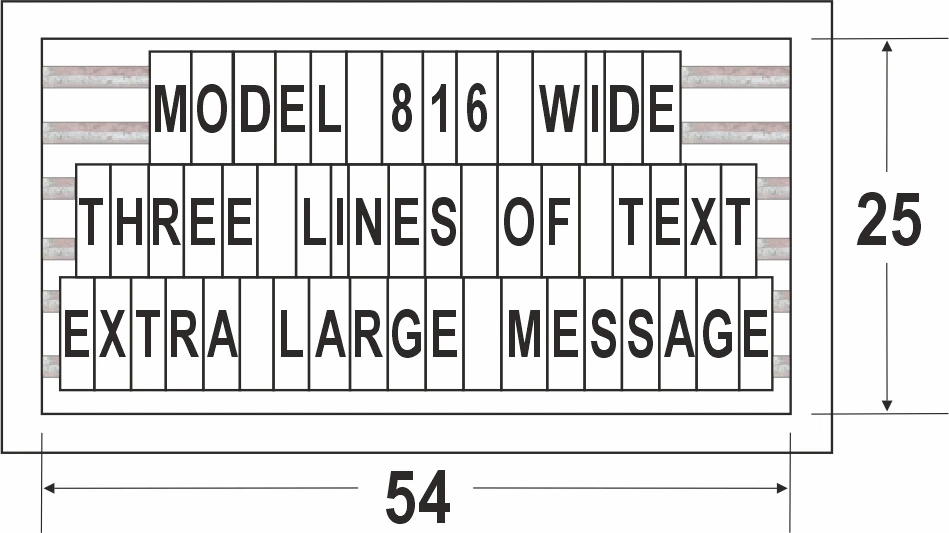

- Maximální velikost značky - čtverec 32 x 32 mm, obdélník 25 x 54 mm
- Počet značení - až 350 / min.
(záleží na modelu, označovaném povrchu, velikosti značky)
Vlastnosti
- Žádná prodleva před samotným značením - okamžitý začátek značícího cyklu
- Uzavřený systém inkoustových náplní - použití i rychleschnoucích inkoustů
- Telos systém - rychlá výměna gumových štočků na značící hlavě
- Jednoduchá konstrukce - značení milionů cyklů

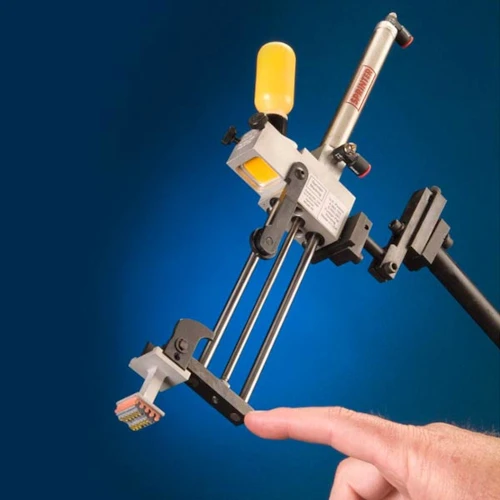

- Možnost vyrobit prodlouženou verzi značící hlavy - značení těžce přístupných míst
- Výroba značících hlav na zakázku - značení složitějších tvarů
Výhody
- Značení nepravidelných malých dávek, stejně tak i pravidelné značení velkých objemů
- Kompaktní rozměr - možnost umístění v omezeném prostoru
- Značení v jakékoli poloze
- Široká škála inkoustů - značení savých, ale i hladkých a nesavých povrchů

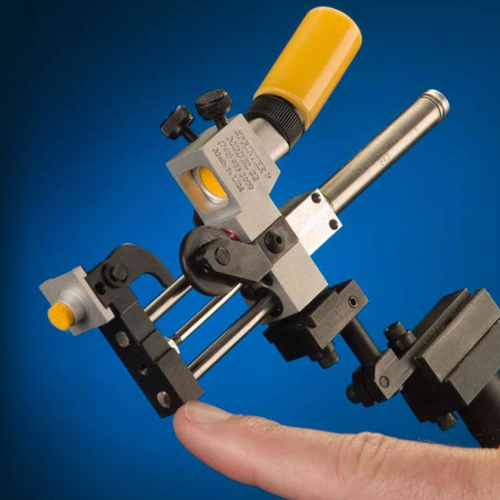

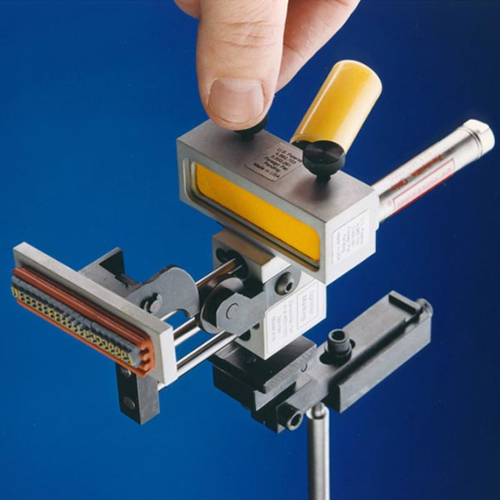

Princip pneumatického inkoustového razítka Sprinter
- Zařízení využívá recipročního pohybu o rozsahu 180°
- V rozsahu 180° provede značící hlava pohyb od namáčecí podušky
k označovanému povrchu a zpět - Pohyb provádí pneumatický válec ovládaný elektromagnetickým ventilem
Spotřební materiál |

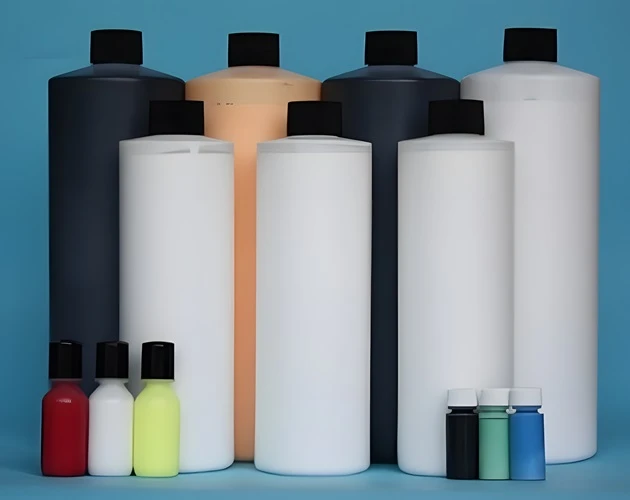

Inkoustové náplně
- Rychlá výměna inkoustových náplní a namáčecích podušek
- Možnost použít více barev pro jeden Sprinter
- Po výměně náplně a podušky může okamžitě začít značící cyklus
- Průhledné nádobky inkoustových náplní - jednoduchá kontrola hladiny inkoustu

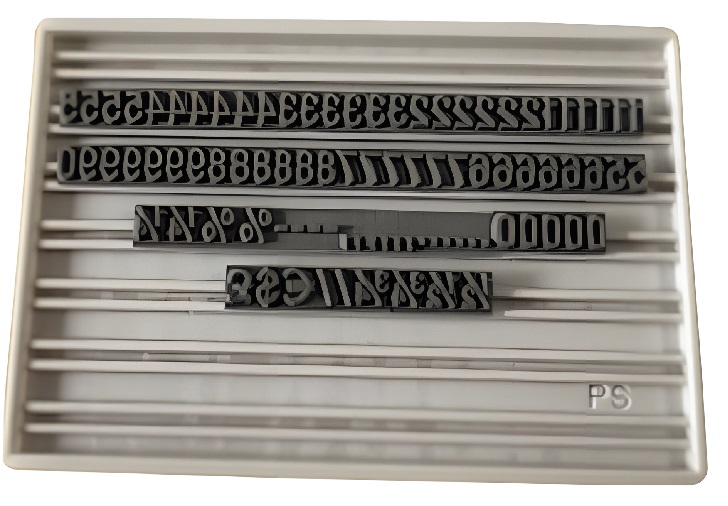

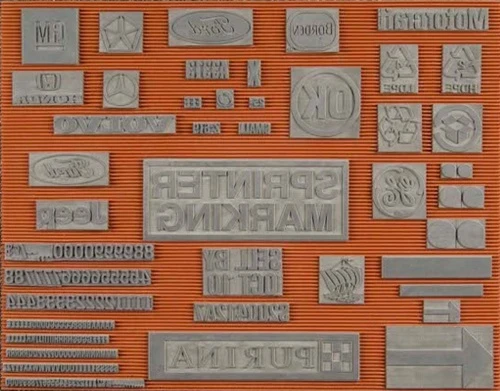

Gumové štočky pro měnitelné informace
- Sady písmen a číslic
- Speciální znaky
- Zakázkové znaky - např. loga

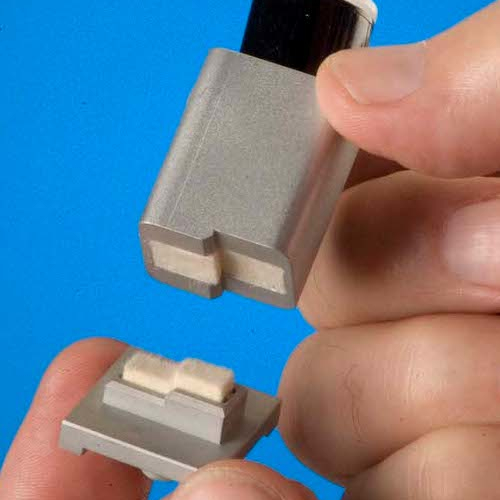

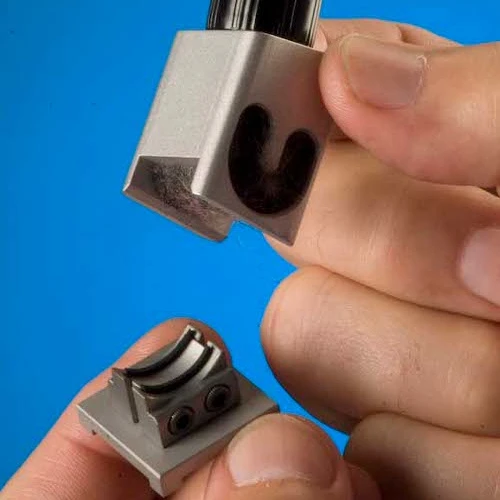

Značící hlava pro neměnitelné informace
- Značící hlava ve tvaru bodu, obdélníku apod.
- Materiál guma - rychlejší schnutí značky
- Materiál plsť - vyšší kvalita značky (lepší kryvost) při delší době schnutí

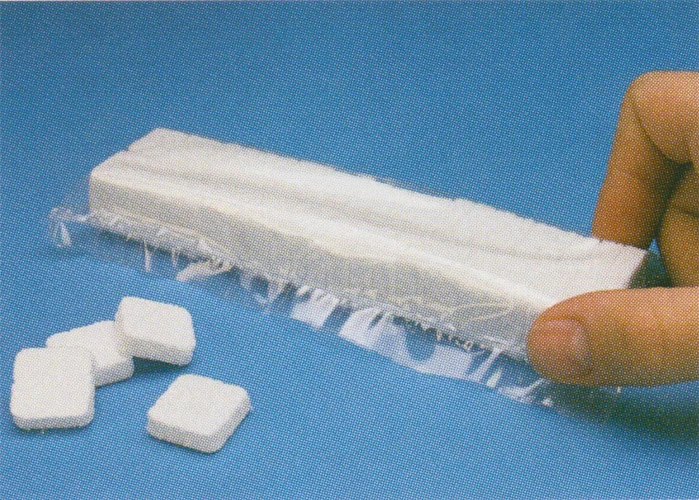

Namáčecí poduška
- Slouží k nanášení inkoustu na značící hlavu
- Balení obsahuje 50 ks
- Poduška se mění 1x denně
Volitelné příslušenství |

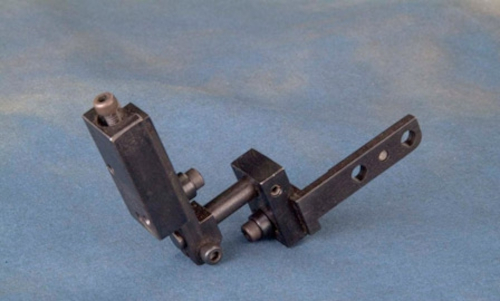

Držák
- Uchycení razítka Sprinter
- Jednoduché nastavení pozice vůči označovaným výrobkům
- Snadné zabudování do pracovního prostoru

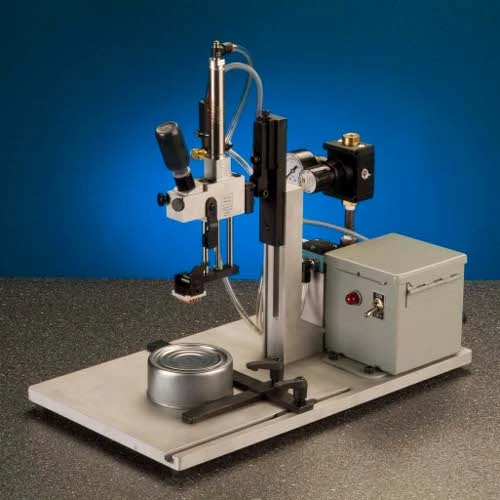

Pracoviště pro manuální značení
- Ruční zakládání označovaných výrobků
- Zakázková výroba - přizpůsobení požadavku zákazníka
- Možnost značení výrobků v jakékoliv pozici

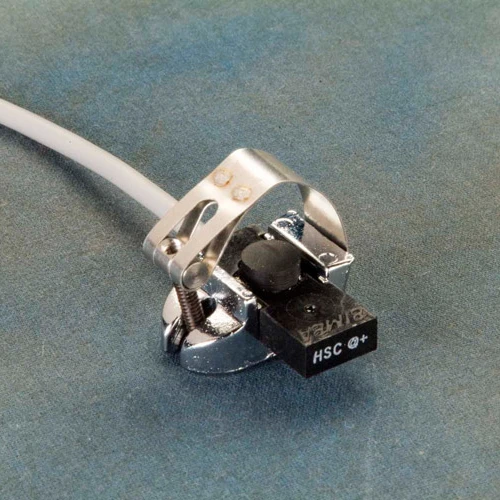

Magnetický snímač
- Snímání pohybu značící hlavy
- Snímač se připevňuje na pneumatický válec
- Dostupný pro všechny modely, kromě modelu 22

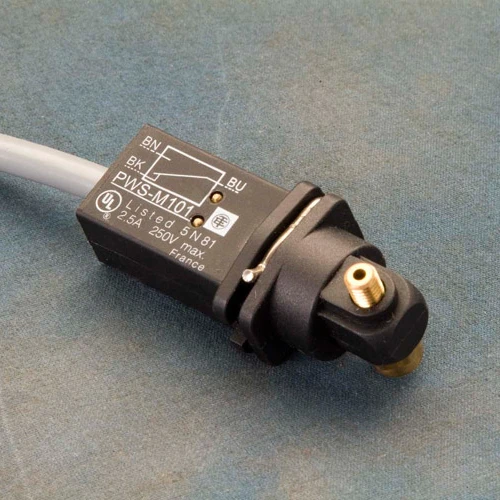

Mikrosnímač
- Snímá spodní polohu značící hlavy
- Využití - značení různě vysokých dílů na jedné výrobní lince
- Princip - pneumatický válec vysune značící hlavu do potřebného rozsahu

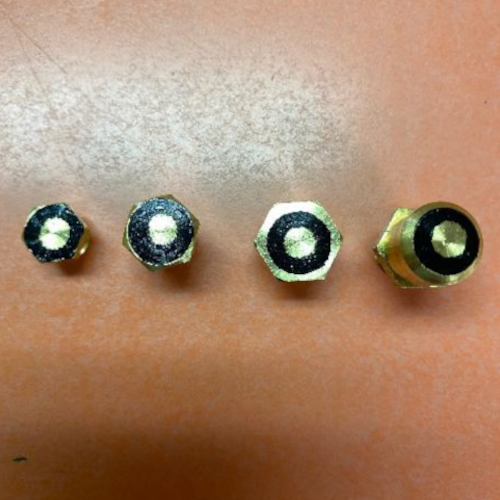

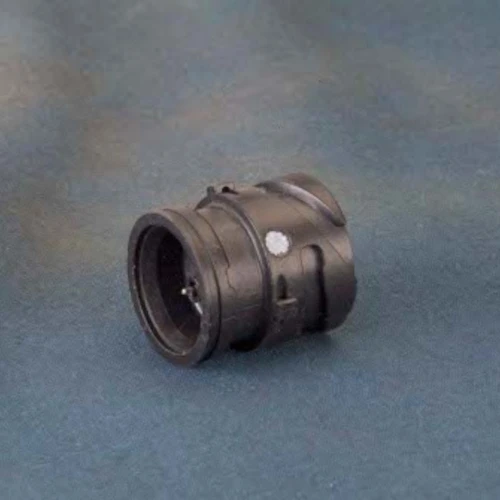

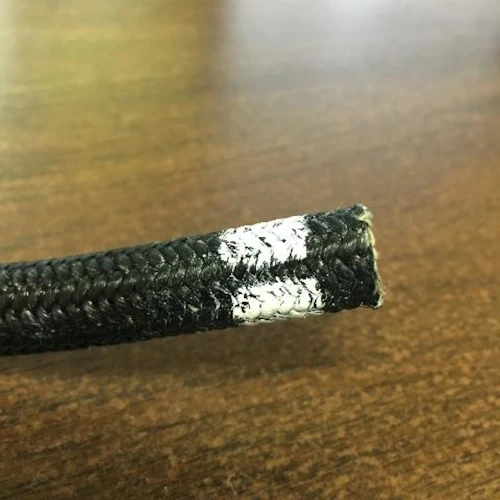

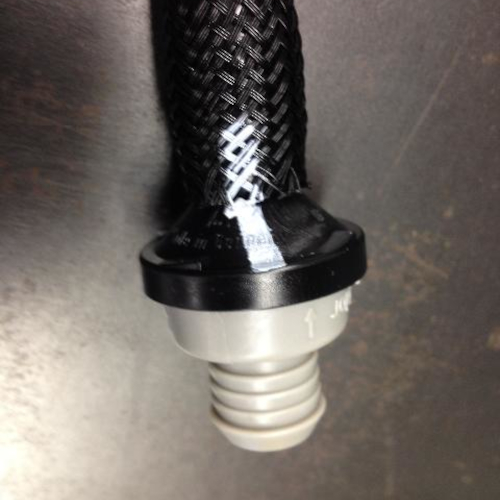

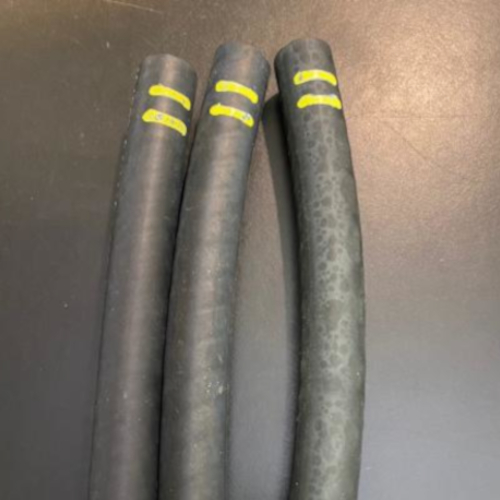

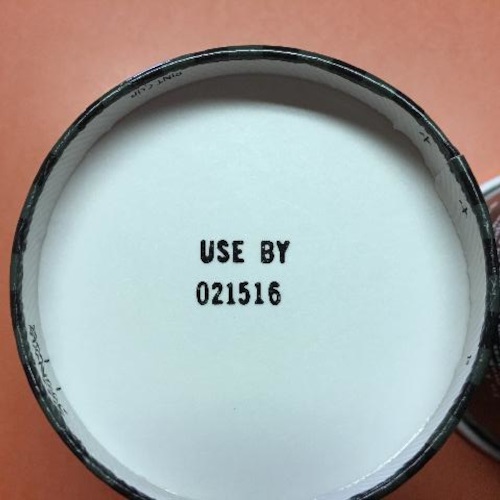

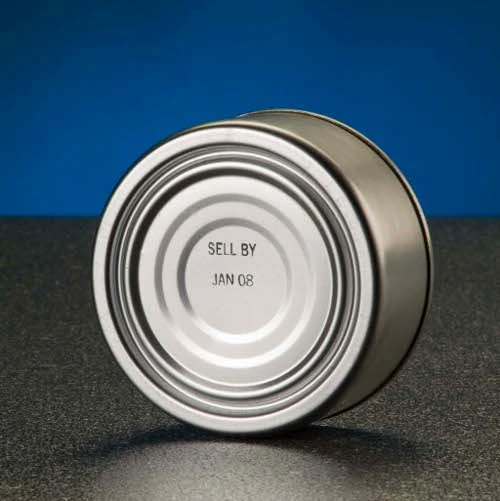

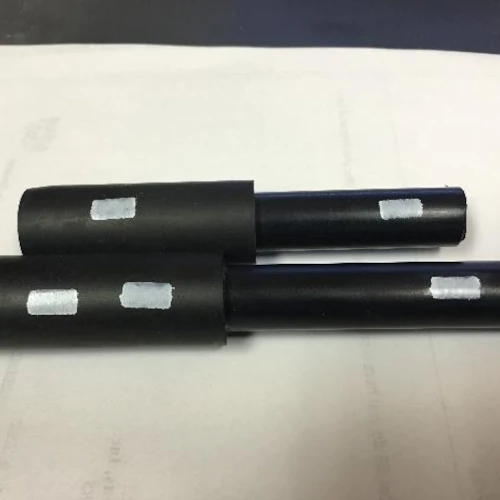

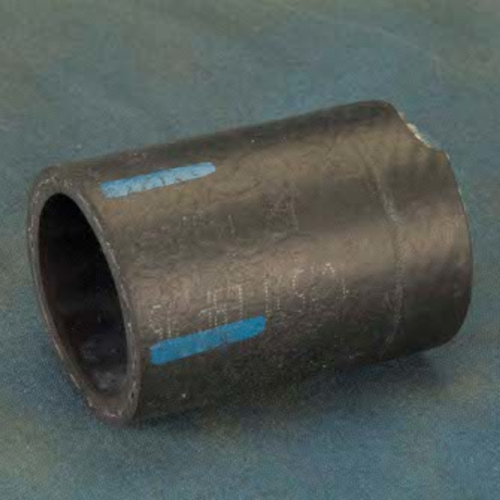

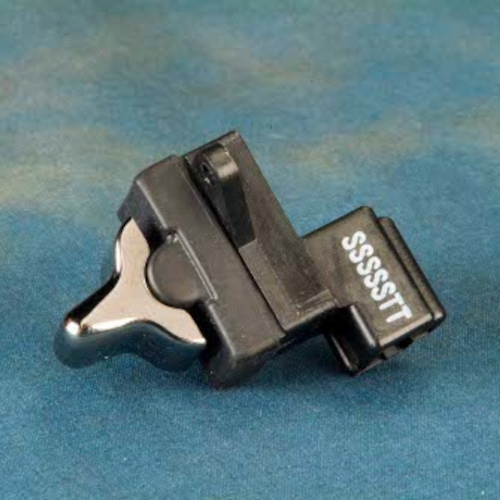

Ukázky značení |
