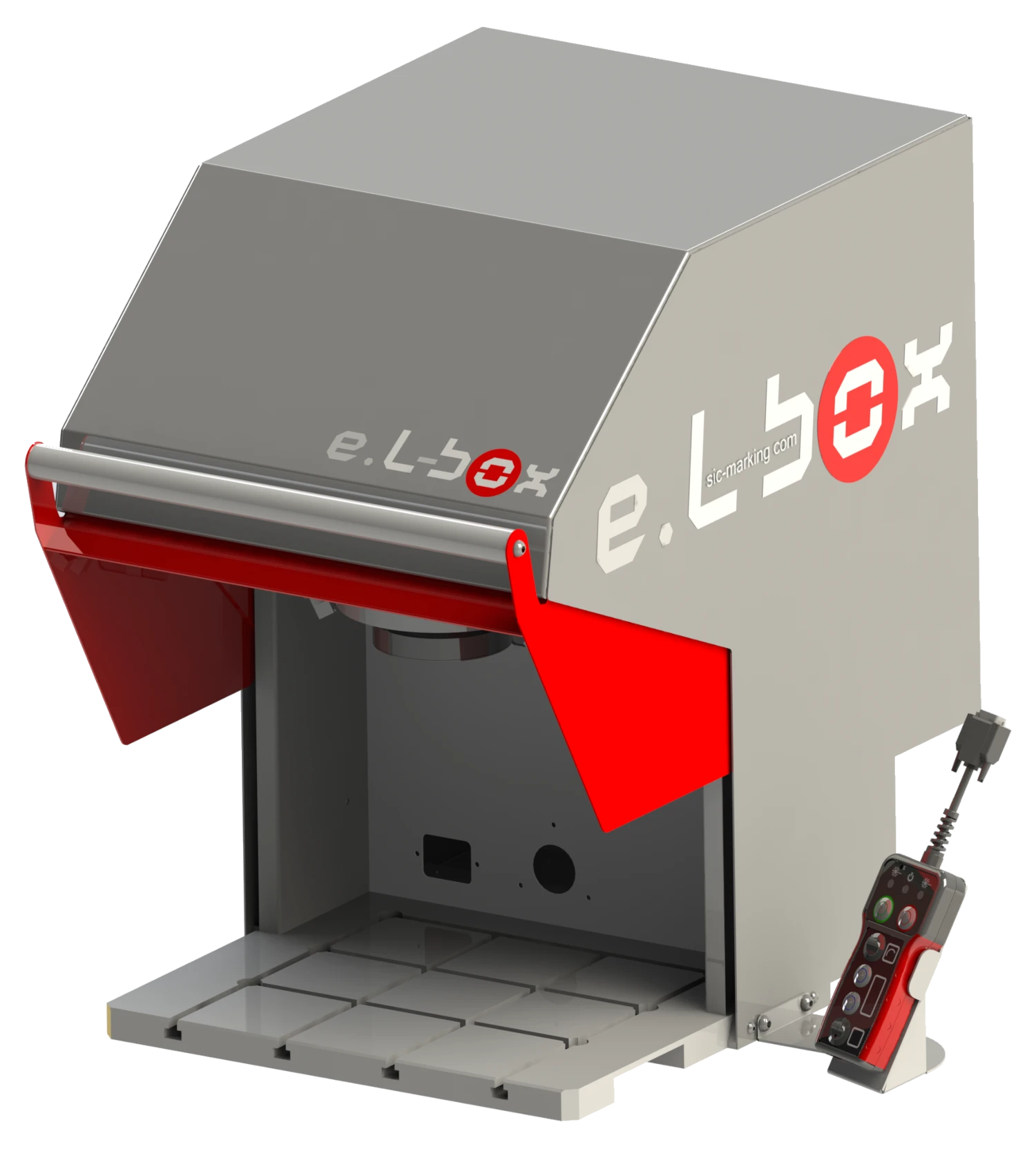

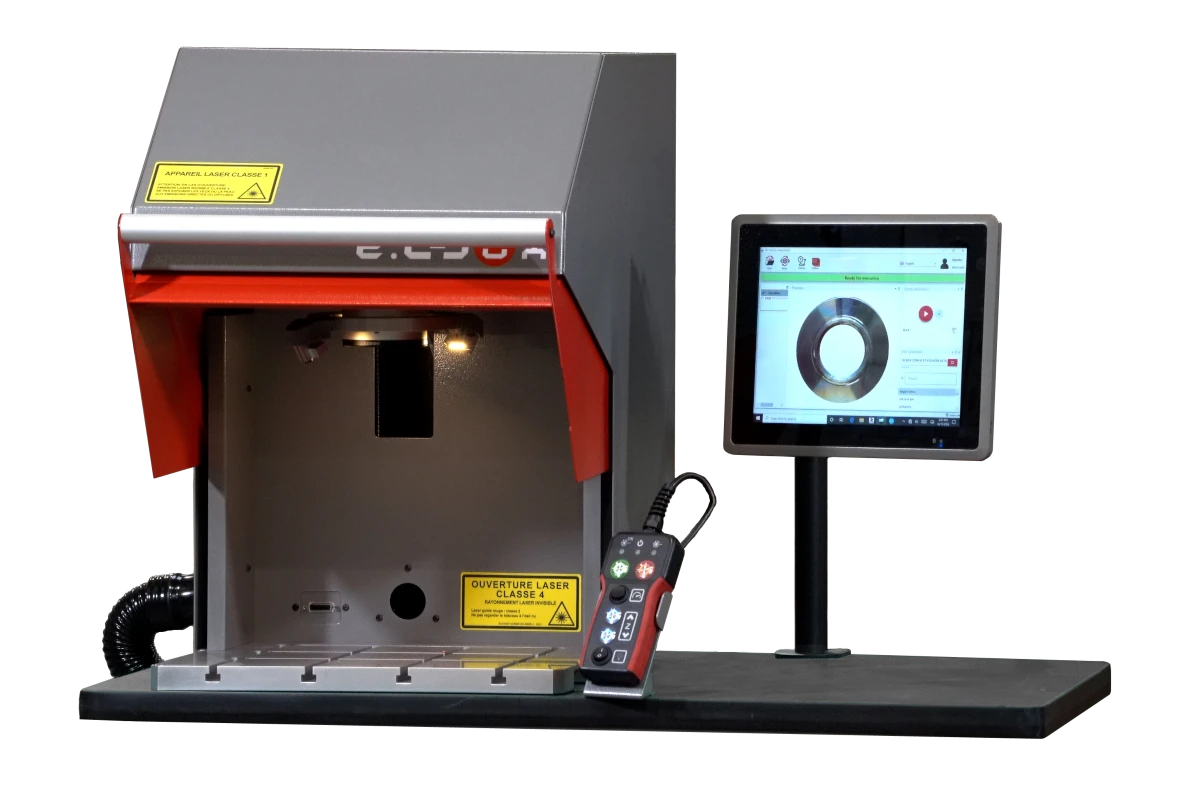

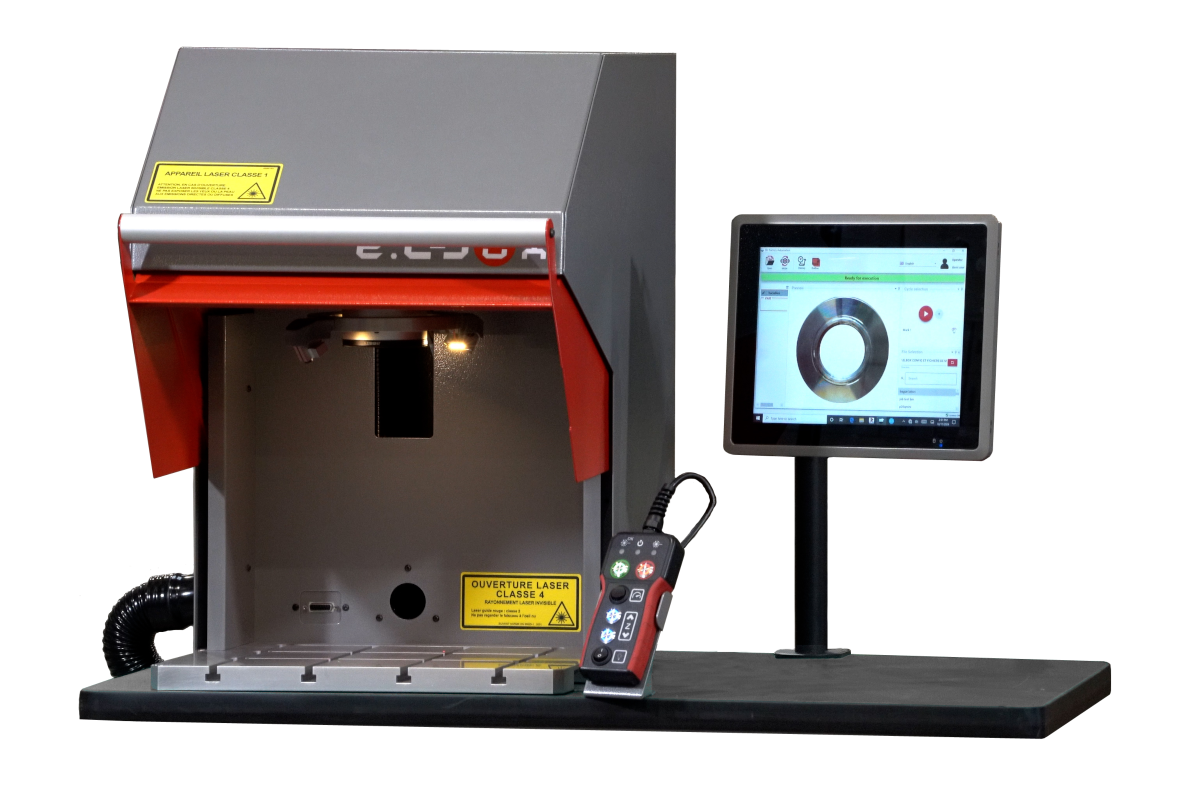

Značící laser ve verzi pracovní stanice e.L-Box.

Kompletní pracoviště splňující bezpečnostní třídu I (standard EN60825-1).

Pracovní stanice má integrovanou řídící jednotku s laserovým zdrojem, elektricky posuvnou osu Z a značící hlavu.

Stanice je připravena pro otočnou osu D pro značení po obvodu. Základová deska s T-drážkami pro montáž přípravků a osy D.



Výhody

• Vysoká účinnost
• Kompaktní rozměry
• Konstruován pro nepřetržitý provoz
• Bez údržby, nízké provozní náklady
• Dlouhá životnost budících diod
• Střední doba mezi poruchami - MTBF > 100 000 hodin
• Pomocný naváděcí laser pro rychlejší a snadnější ustavení značky na značeném dílu
• Elektrická osa Z
• Dotykový displej s intuitivním softwarem pro operátory
• Připraveno pro Průmysl 4.0

Software SIC LASER PC a SIC FACTORY AUTOMATION (SFA)

SIC LASER PC:

• Intuitivní a uživatelsky přívětivé prostředí
• Volná tvorba a návrh grafiky
• Sériová čísla, datum, čas, kódování dat, inkrementace, směny, proměnné a další
• Značení nejpouživanějších 1D čárových kódů a 2D Datamatrix kódů
• Podpora formátů jpg, gif, tga, png, tiff, dxf, ai, plt a dalších
• Import dat - podporuje tabulky excelu (.xls) a data ve formátu .txt
• Silné šrafovací funkce
• a mnoho dalších funkcí

SIC FACTORY AUTOMATION (SFA):

• ovládací software pro operátory na dotykové obrazovce
• jednoduché a intuitivní prostředí
• možnost omezení funkcí pro operátora - menší chybovost
• import csv a excel souboru
• možnost importu jpg. obrázků pro lepší orientaci
• tvorba vlastních cyklů značení
• podpora čtecích zařízení



Základní parametry
Značící okno:	60 x 60 mm*, 100 x 100 mm, 170 x 170 mm
Značíci stůl s T-drážkami:	334 x 434 mm
Max. výška značeného předmětu:	190 mm (záleží na použité optice)
Max. délka značeného předmětu:	430 mm (při zavřených dveřích)
Nastavování ohniskové vzdálenosti:	pomocí elektrické posuvné osy Z a 2 laserových naváděcích diod
Pomocný laser pro navádění:	třída 2M, výkon 0,3 - 1 mW
Zavírání pracovních dveří:	manuální
Ovládací panel:	start / stop, central stop, ovládání osy Z

 *Ohledně těchto značících oken nás kontaktujte



Technické parametry
Zdroj paprsku:	pulsní Ytterbium vláknový laser
Vlnová délka:	1064 nm
Pulzní frekvence:	30 - 60 Khz / 20 - 80 Khz
Chlazení:	vzduchem
Optika:	F-Theta (Ronar-Smith)
Zdroj:	SIC MARKING / IPG Photonics
Výkon:	20 a 30 W









Příslušenství

K pracovní stanici si můžete koupit širokou škálu příslušenství.
