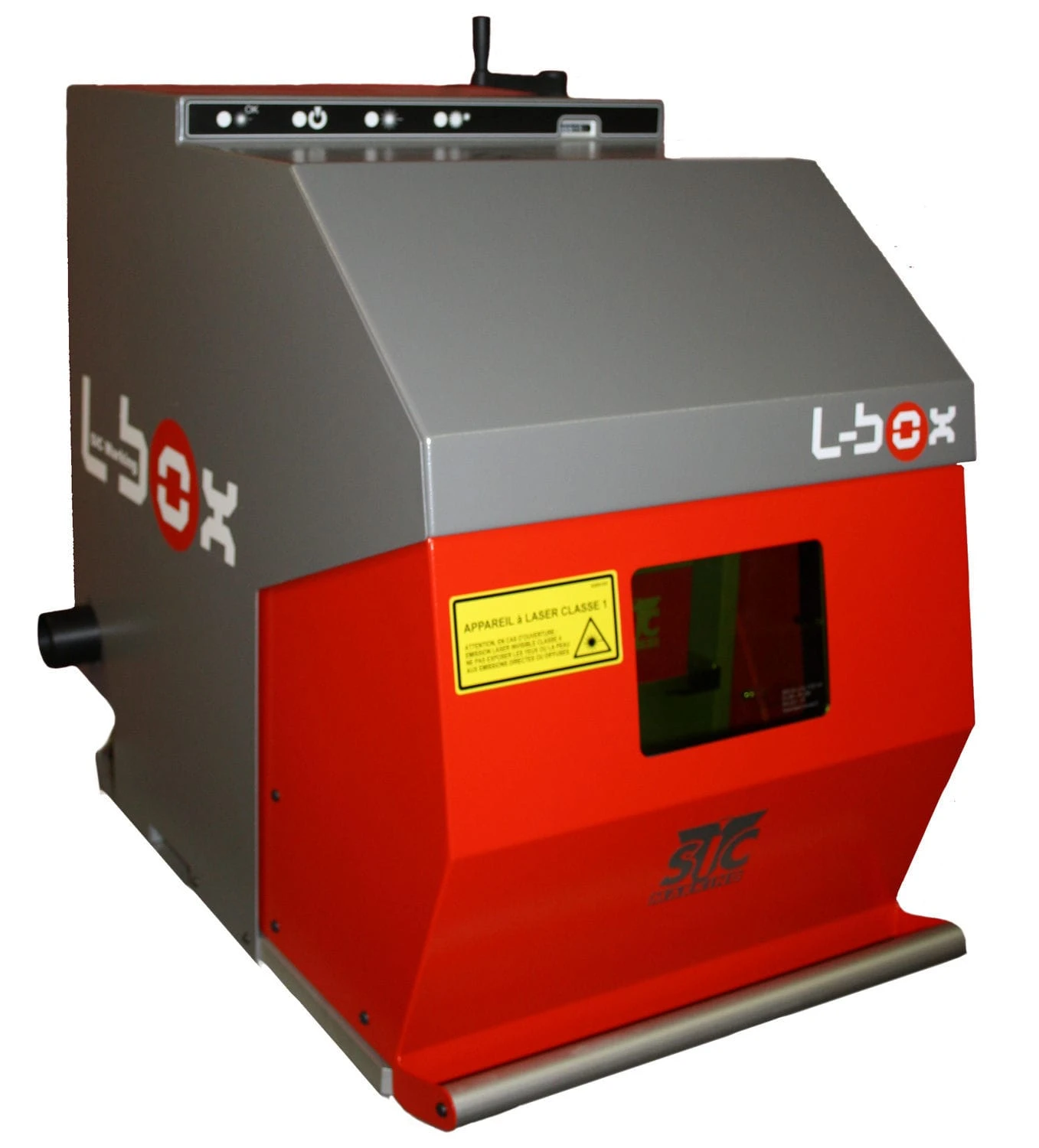

Značící laser ve verzi pracovní stanice L-Box V4.
Kompletní pracoviště v bezpečnostní třídě 1 podle normy EN 60825-1.
Sestava zahrnuje pracovní stanici, řídicí jednotku s laserovým zdrojem a značicí hlavu.

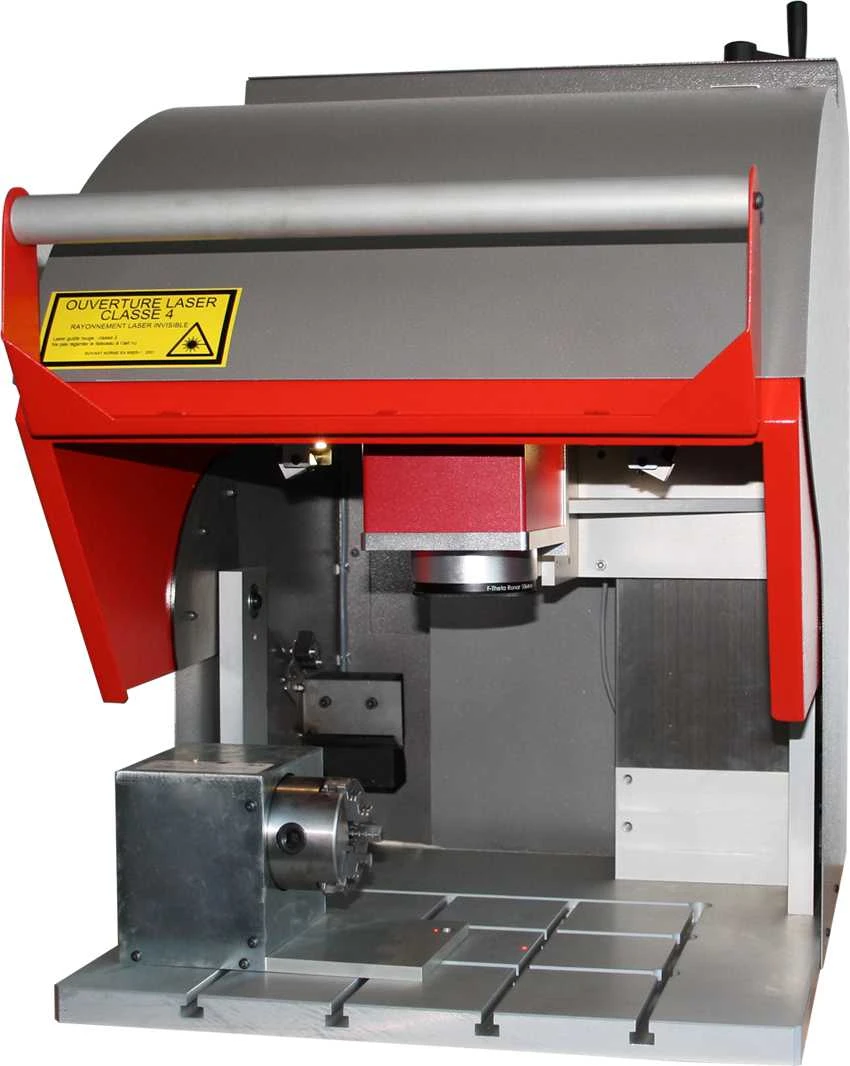

Základová deska s T-drážkami umožňuje rychlou montáž přípravků i otočné osy D pro značení po obvodu dílu.
Výhody |
- Vysoká účinnost
- Kompaktní rozměry
- Konstruován pro nepřetržitý provoz
- Bez údržby, nízké provozní náklady
- Dlouhá životnost budících diod
- Střední doba mezi poruchami - MTBF > 100 000 hodin
- Pomocný naváděcí laser pro rychlejší a snadnější ustavení značky na značeném dílu
- Připraveno pro Průmysl 4.0

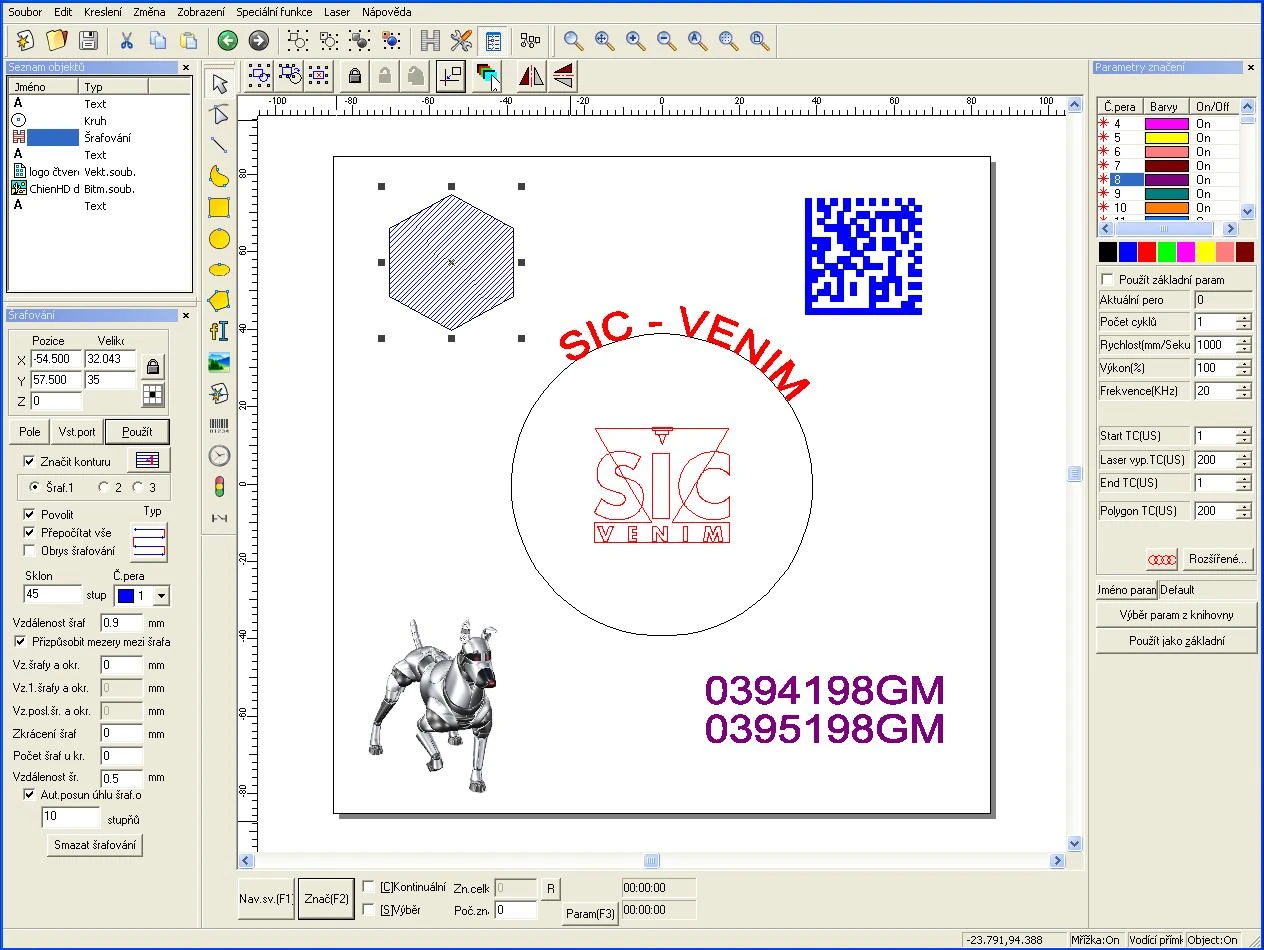

Software |
- Intuitivní a uživatelsky přívětivé prostředí
- Volná tvorba a návrh grafiky
- Sériová čísla, datum, čas, kódování dat, inkrementace, směny, proměnné a další
- Značení nejpouživanějších 1D čárových kódů a 2D Datamatrix kódů
- Podpora formátů jpg, gif, tga, png, tiff, dxf, ai, plt a dalších
- Import dat - podporuje tabulky excelu (.xls) a data ve formátu .txt
- Silné šrafovací funkce
- a mnoho dalších funkcí

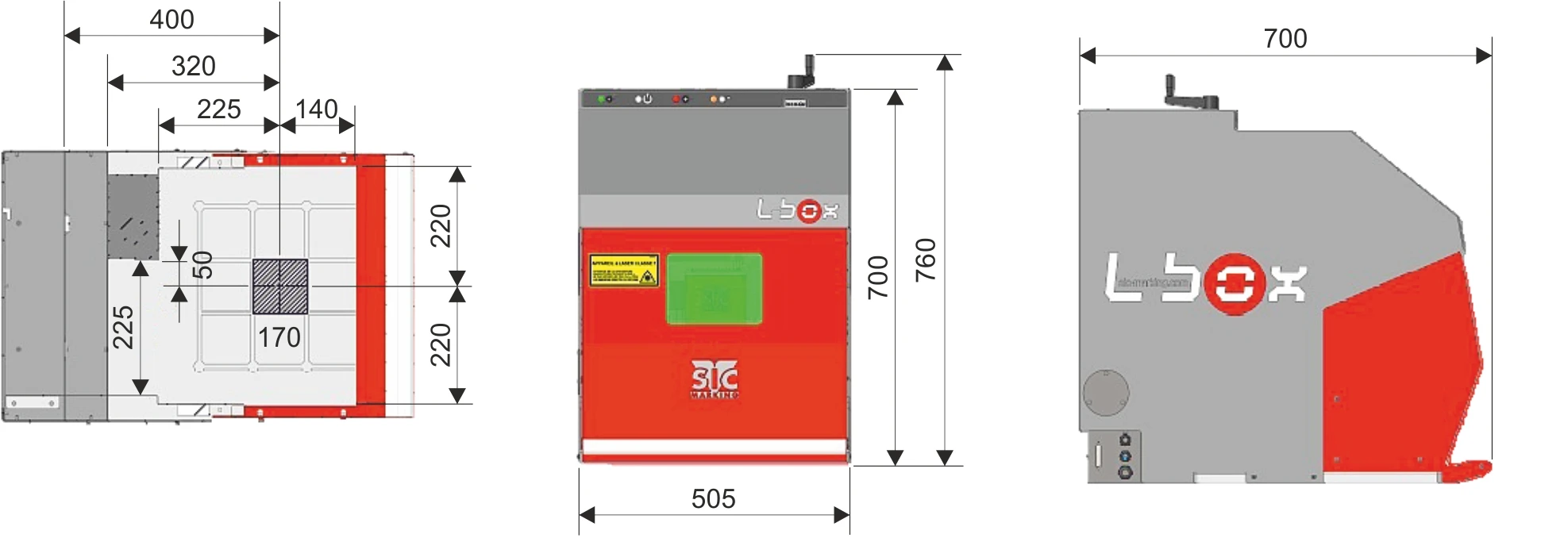

| Základní parametry | |
| Značící okno: | 60 x 60 mm*, 100 x 100 mm, 170 x 170 mm |
| Značíci stůl s T-drážkami: | 370 x 450 mm |
| Max. výška značeného předmětu: | 223 mm (záleží na použité optice) |
| Max. délka značeného předmětu: | 440 mm (při zavřených dveřích) |
| Nastavování ohniskové vzdálenosti: | pomocí manuální posuvné osy Z a 2 laserových naváděcích diod |
| Pomocný laser pro navádění: | třída 2M, výkon 0,3 - 1 mW |
| Zavírání pracovních dveří: | manuální |
| Ovládací panel: | start / stop, central stop |
*Ohledně těchto značících oken nás kontaktujte
| Technické parametry | |
| Zdroj paprsku: | pulsní Ytterbium vláknový laser |
| Vlnová délka: | 1064 nm |
| Pulzní frekvence: | 30 - 60 Khz / 20 - 80 Khz |
| Chlazení: | vzduchem |
| Optika: | F-Theta (Ronar-Smith) |
| Zdroj: | SIC MARKING / IPG Photonics |
| Výkon: | 20, 30, 50 a 100 W |
Příslušenství |
K pracovní stanici si můžete koupit širokou škálu příslušenství.
