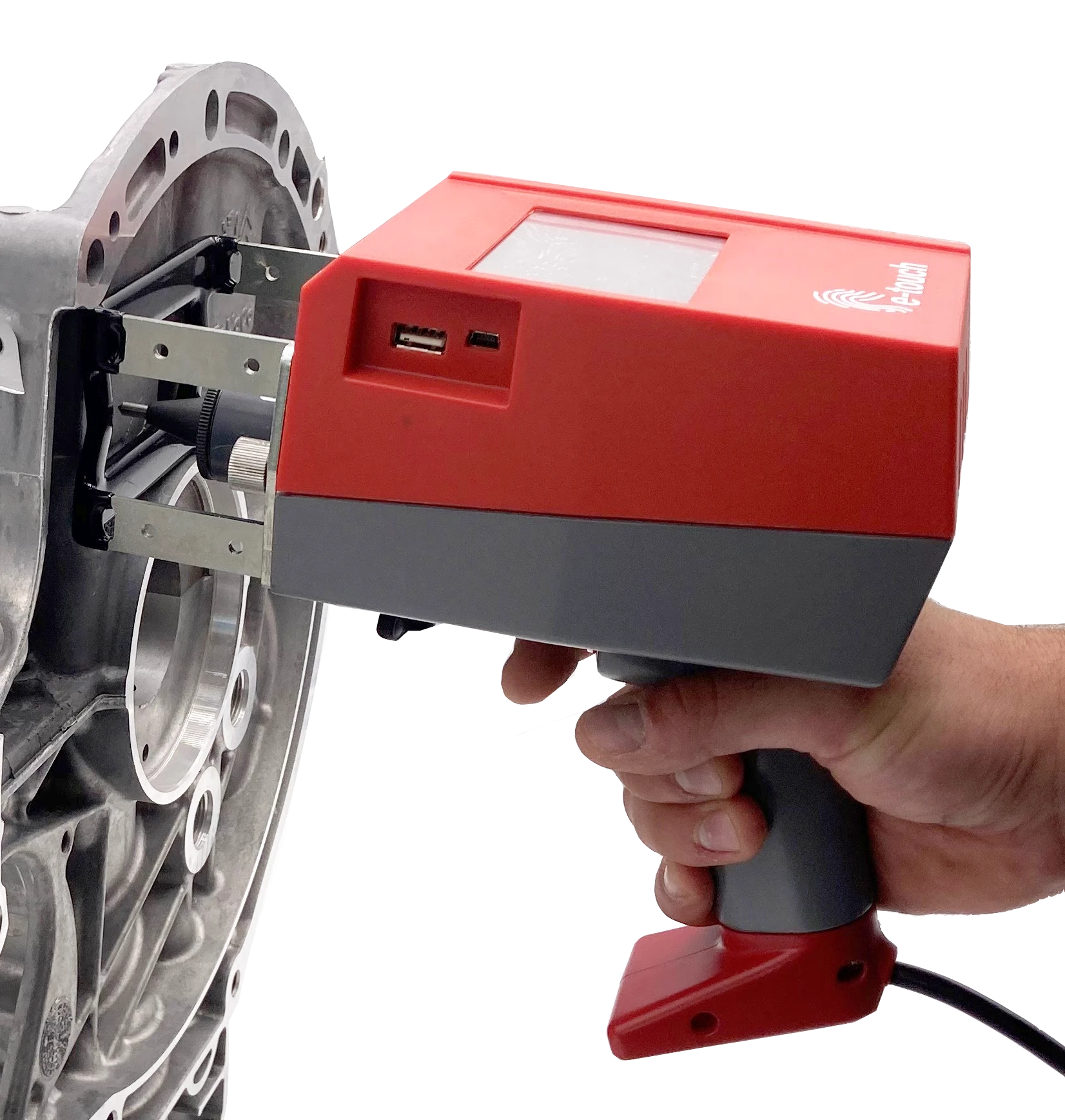

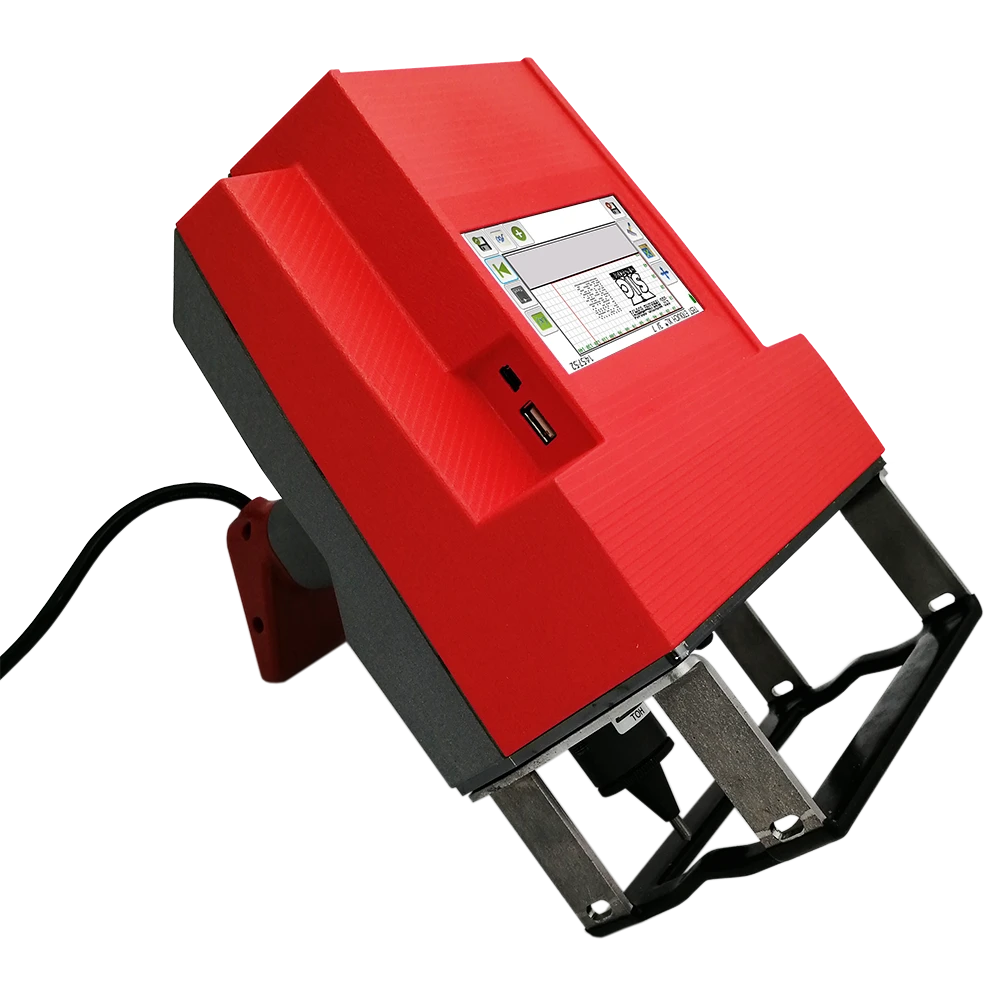

Tento přenosný mikroúderový značicí stroj je určen hlavně na značení těžkých, velkých dílců a také pro značení v málo přístupných místech. Koncepce stroje je robustní a spolehlivá. Určitě Vám bude vyhovovat pro svou flexibilitu a ergonomičnost. Precizní mechanické provedení pistole umožňuje značení ve vysoké kvalitě, např. značení 2D DataMatrix kódů.

Programové ovládání je v češtině přes dotykový displej.

Velikost značícího okna (u e-touch 60 x 25 mm; u e-touch XL 120 x 50 mm) umožňuje značit i větší znaky pro jejich dobrou čitelnost.

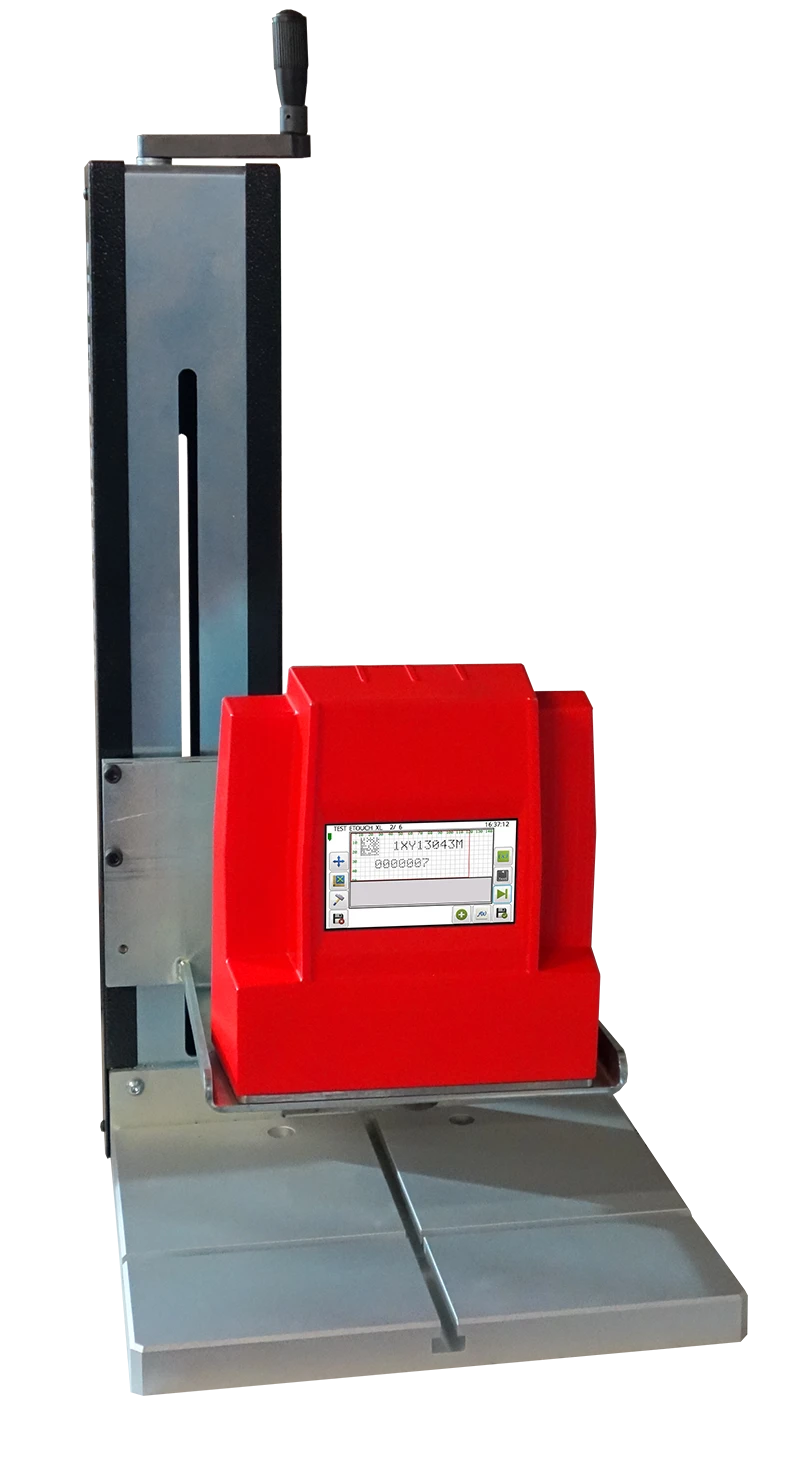

Jednoduchou úpravou s použitím sloupu můžete z této přenosné verze získat verzi stojanovou.

Značící pistole e-touch a e-touch XL může značit na veškeré materiály, od plastu až po kalené oceli do 62HRC.
Elektromagnetická mikroúderová soustava může značit na různé tvary a povrchy (ploché, konkávní, konvexní, kulaté, rezavé, obrobené...).

Stroj je v souladu s:

CE (včetně RoHS)
CSA

Ovládání zajišťuje řídící jednotka e1, pro více informací o řídící jednotce klikněte zde.

Výhody

Značení pomocí elektromagnetické cívky: žádný stlačený vzduch
Výkonné značení
Vysoká kvalita
Robustní a ergonomická konstrukce
Rychlý
Výkonný a uživatelsky přívětivý software
Ke značení nevyžaduje PC

Technické parametry značící hlavy

Plastové tělo a ručka
- Plastový kryt na ručce pro lepší výměnu kabelu
Přítlačná deska:
- "V" provedení pro snadnější značení válcovitých předmětů
- Protiskluzová vrstva
- Snadné upevnění na sloup nebo specifické přítlačné desky
- Snadné nastavení přítlačné desky pro zabezpečení kvality značení bez dalších úprav
Verze E-touch: přenos pohybu pomocí ozubené lišty a ozubeného ramene
Verze E-touch XL: přenos pohybu pomocí křížového stolu
Pohyb zabezpečen krokovými motory.
Značení realizováno pomocí karbidového hrotu kmitajícího v elektrocívce.
Plně elektronická, žádný stlačený vzduch.
Tlačítko start značení na ručce.

Další parametry

Značící okno:

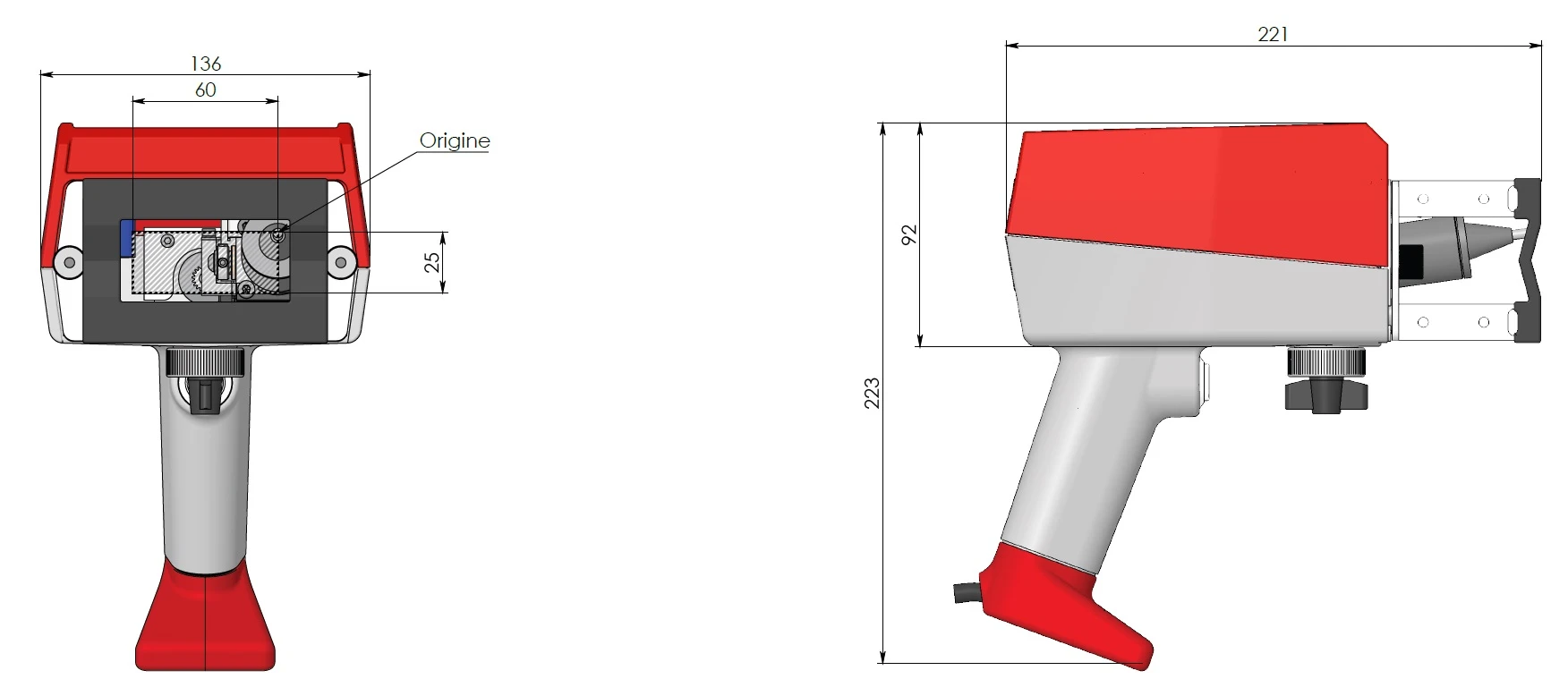

- E-touch: 60x25 mm

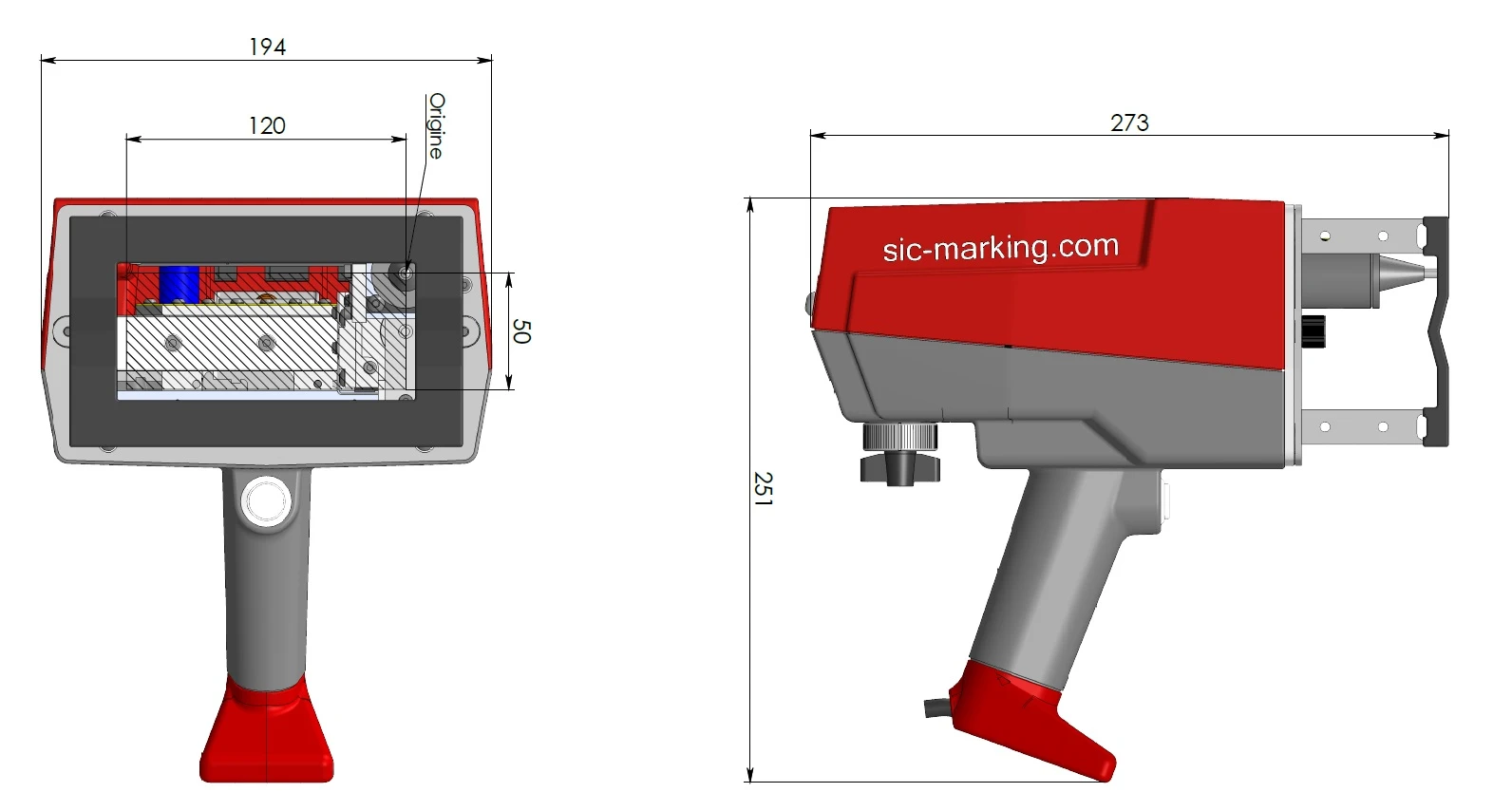

- E-touch XL: 120x50mm
Váha:
- E-touch: 1,9 kg
- E-touch XL: 2,6 kg
ON/OFF tlačítko umožňující start a stop značení
Délka propojovacího kabelu značící hlava – řídící jednotka: 5m

Řídící jednotka e1

Je zabudována přímo ve značícím stroji
Ovládá značicí stroj bez PC
USB port pro přenos dat pomocí Flash disku
Barevná obrazovka s vysokým rozlišením
Dotykový displej
USB port na spojení s PC
Kapacita paměti 2000 souborů
Díky USB flash s programem a propojení kabelem lze v PC vytvářet soubory a posílat je do řídící jednotky a následně je vyznačit (součást dodávky - v ceně)
Více textu v menším značícím poli lze řešit systémem „pauza“

Software

Umožňuje vytvoření, otevření, ukládání a mazání souborů
Výška znaků 0,5 - 40 mm
6 druhy matric (hustota bodů)
7 různých fontů (OCR, OCRA, OCR BOLD, Arial, Courier, 4x6, PR3, PR41)
2D DataMatrixový kód
9 stupňů síly úderu
3 rychlosti
Značení v úhlu, rádiusu, přímce
Sériová čísla, datum, čas, načítání, náhled, simulace, loga, proměnné, file manager, aj.
Editor vektorové grafiky
Vše v českém jazyce - jednoduché ovládání
