Tento přenosný mikroúderový značicí stroj je určen hlavně na značení těžkých, velkých dílců a také značení v málo přístupných místech. Koncepce stroje je robustní a spolehlivá. Určitě Vám bude vyhovovat pro svou flexibilitu a ergonomičnost. Precizní mechanické provedení pistole umožňuje značení ve vysoké kvalitě, např. značení DATAMATRIX kódů. Jeho zasílená elektrocívka s úderníkem umožňuje i hluboké značení.

Velikost značícího okna (u e10-p63 60 x 25 mm; u e10-p123 120 x 25 mm nebo 120 x 40 mm) umožňuje značit i větší znaky pro jejich dobrou čitelnost. Jednoduchou úpravou s použitím sloupu můžete z této přenosné verze získat verzi stojanovou.

Značící pistole p63 a p123 může značit na veškeré materiály, od plastu až po kalené oceli do 62HRC. Elektromagnetická mikroúderová soustava může značit na různé tvary a povrchy (ploché, konkávní, konvexní, kulaté, rezavé, obrobené...).

Stroj je v souladu s:

  • CE (včetně RoHS)
  • CSA

Ovládání zajišťuje řídící jednotka e10, pro více informací o řídící jednotce klikněte zde.

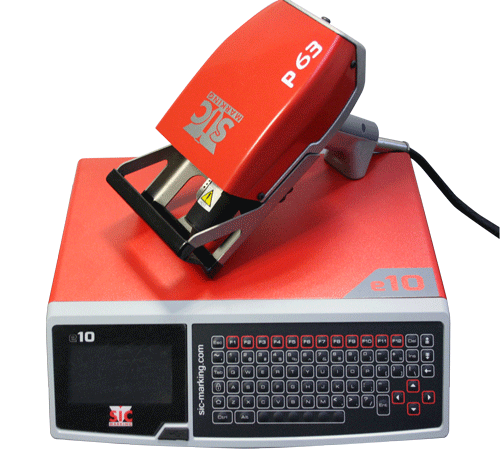

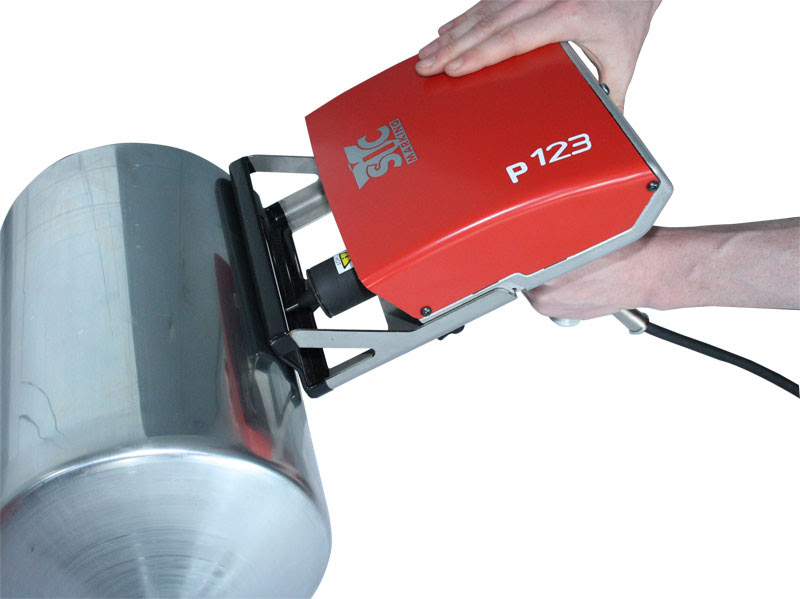

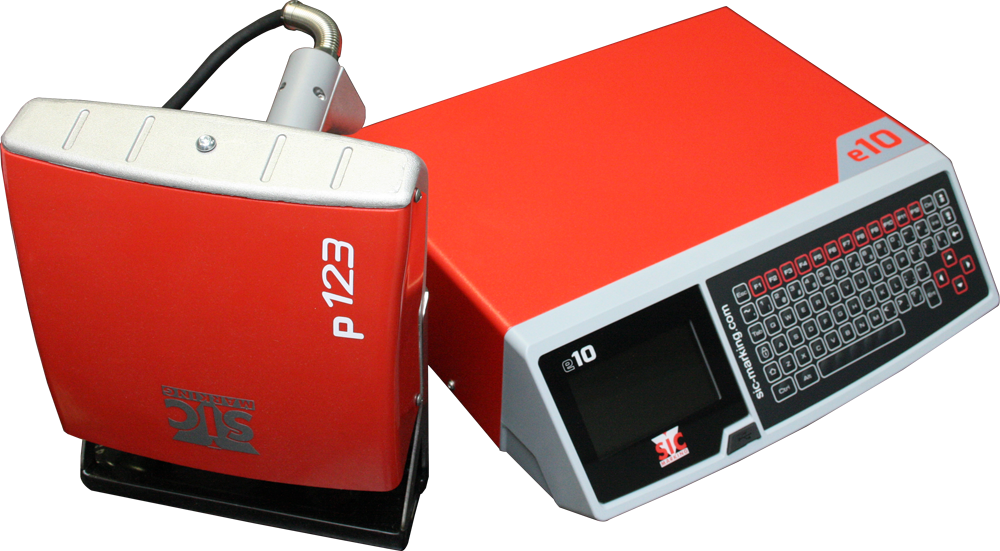

Mikrouder Přenosné verze p63 e10 p63 01Mikrouder Přenosné verze p123 e10p123 2Mikrouder Přenosné verze p123 p123 03

Výhody

  • Značení pomocí elektromagnetické cívky: žádný stlačený vzduch
  • Výkonné značení
  • Vysoká kvalita
  • Robustní a ergonomická konstrukce
  • Rychlý
  • Výkonný a uživatelsky přítulný software
  • Ke značení nevyžaduje PC
  • Připraveno pro Průmysl 4.0

Technické parametry značící hlavy

  • Hliníkové tělo a ručka.
    • Plastový kryt na ručce pro lepší uchycení
  • Přítlačná deska:
    • "V" provedení pro snadnější značení válcovitých předmětů
    • Protiskluzová vrstva
    • Snadné upevnění na sloup nebo specifické přítlačné desky
    • Snadné nastavení přítlačné desky pro zabezpečení kvality značení bez dalších úprav
  • Přenos pohybu pomocí pastorků a řemínků.
  • Pohyb zabezpečen krokovými motory.
  • Značení realizováno pomocí karbidového hrotu kmitajícího v elektrocívce.
  • Plně elektronická, žádný stlačený vzduch.
  • Tlačítko start značení na ručce. Standardní stroj vychází ze 3 odlišných součástí: značící hlava, řídící jednotka, SW

Další parametry:

  • Značící okno:
    • p63: 60x25 mm
    • p123: 120x25mm nebo 120x40mm
  • Váha
    • p63: 2,7 kg
    • p123: 3,76 kg
  • ON/OFF tlačítko umožňující start a stop značení
  • Délka propojovacího kabelu značící hlava – řídící jednotka: 7,5 m
  • Odnímatelný napájecí kabel
  • Existuje také v provedení pro hluboké značení e10D-p63 a e10D-p123

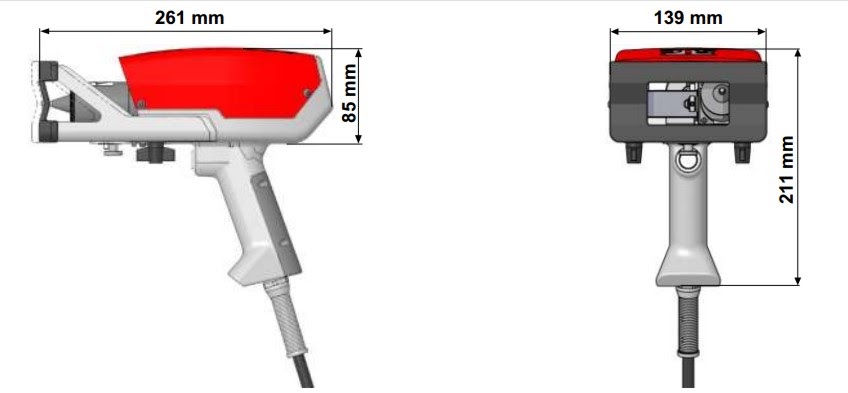

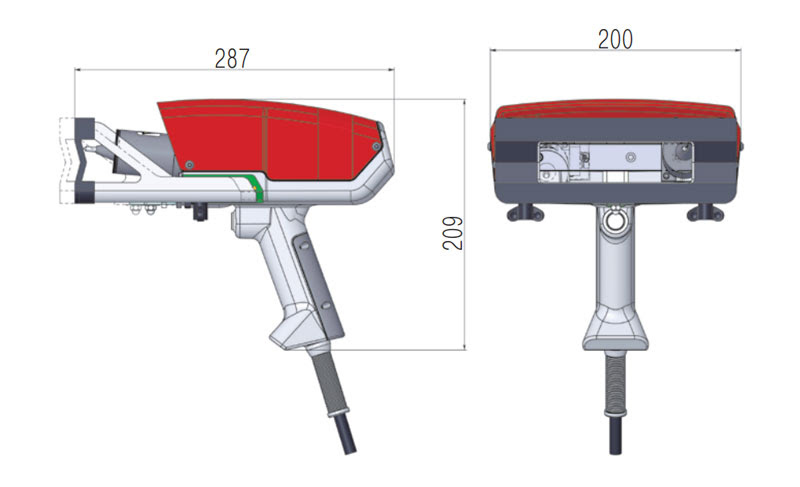

Mikrouder Přenosné verze p63 p63 rozmeryMikrouder Přenosné verze p123 p123 rozmery
