Ruční razidla firmy UNY jsou vyrobena z vysoce kvalitní oceli o tvrdosti 60 HRC, která jsou určena pro značení materiálů až do tvrdosti 40 HRC.

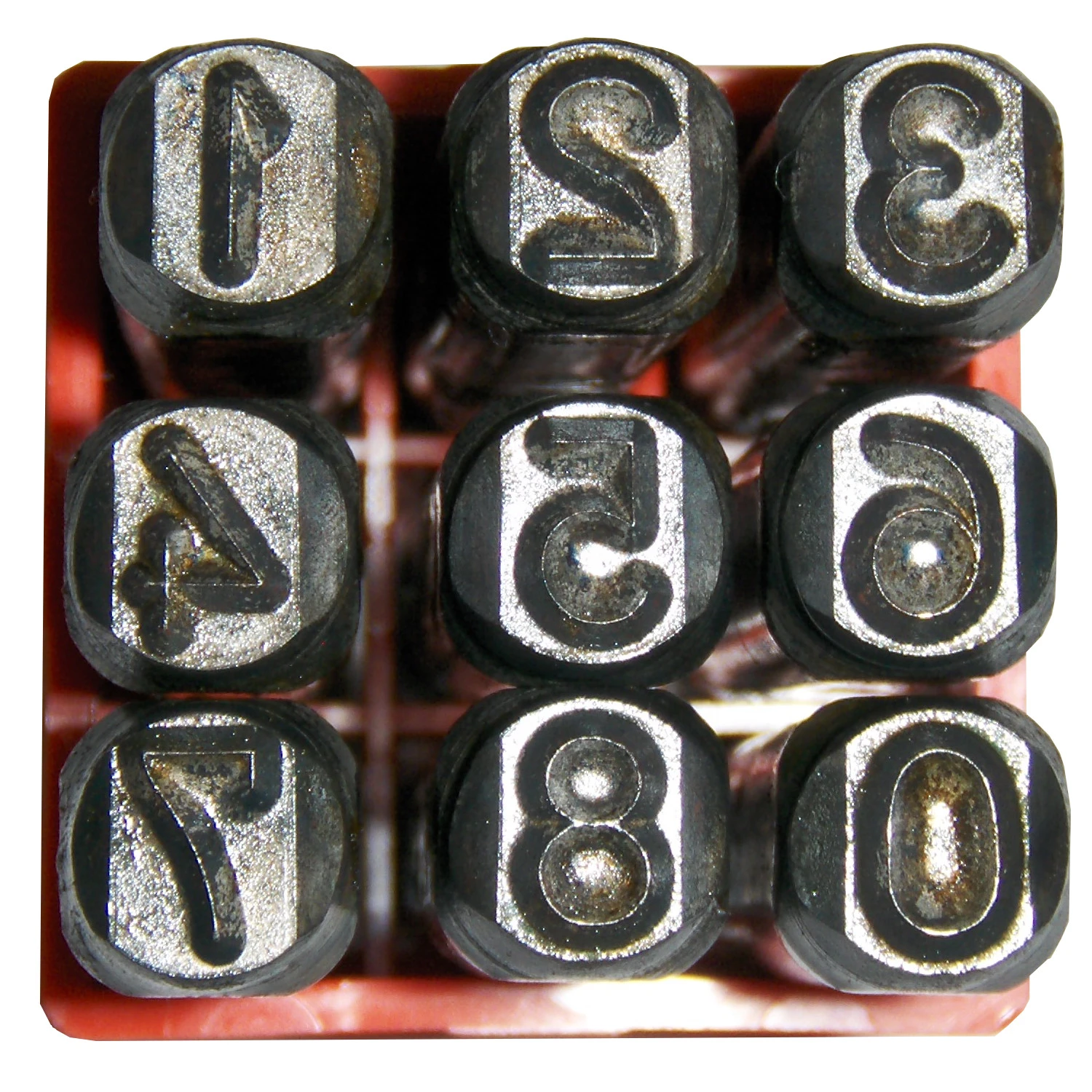

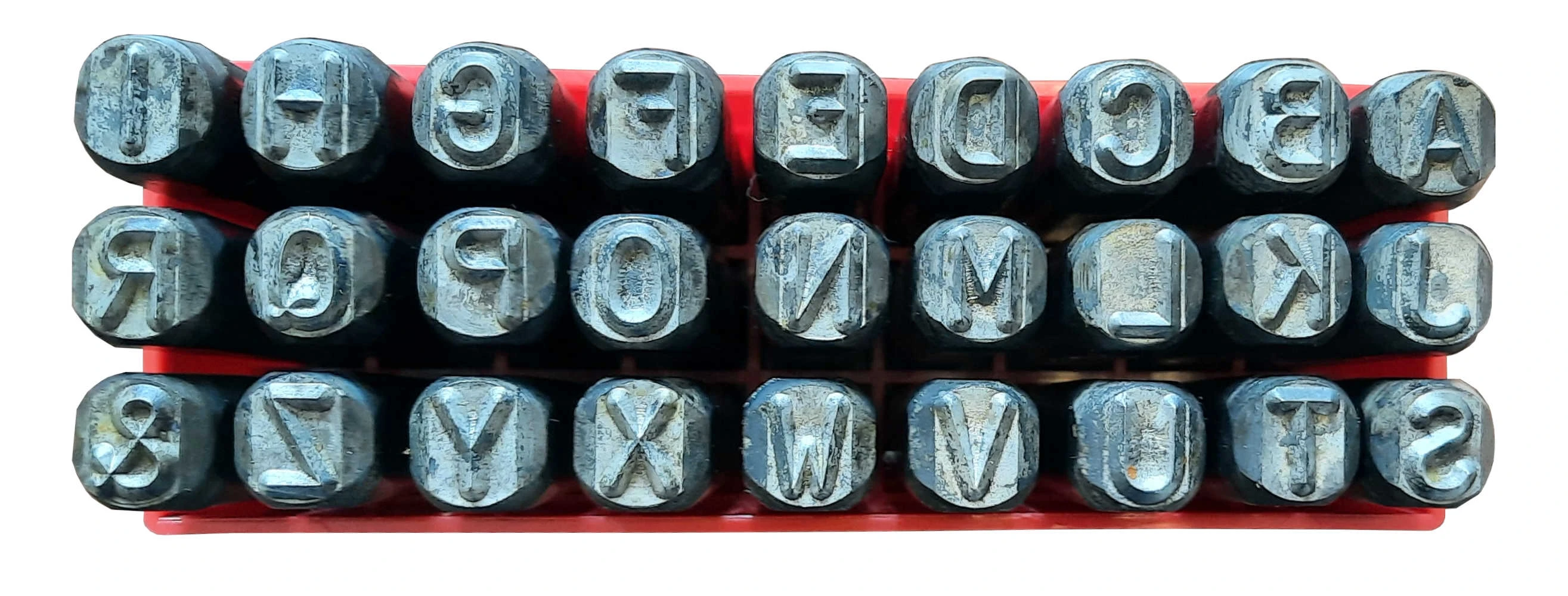

Ostré negativní

  • Splňují normu DIN 1451.
  • Ostrý břit.
  • Běžné použití - znaky jsou čitelné po vyražení do materiálu.
  • Výška znaku – 1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 10, 12 a 15 mm.
  • K dodání i jednotlivé znaky.



                             Abeceda                                                                                                        Číslice

abeceda orez           razidla_nakres_negativni_ostre_01 Ruční razidla           razidla_nakres_negativni_ostre_02 Ruční razidla                cislice ostre negativni

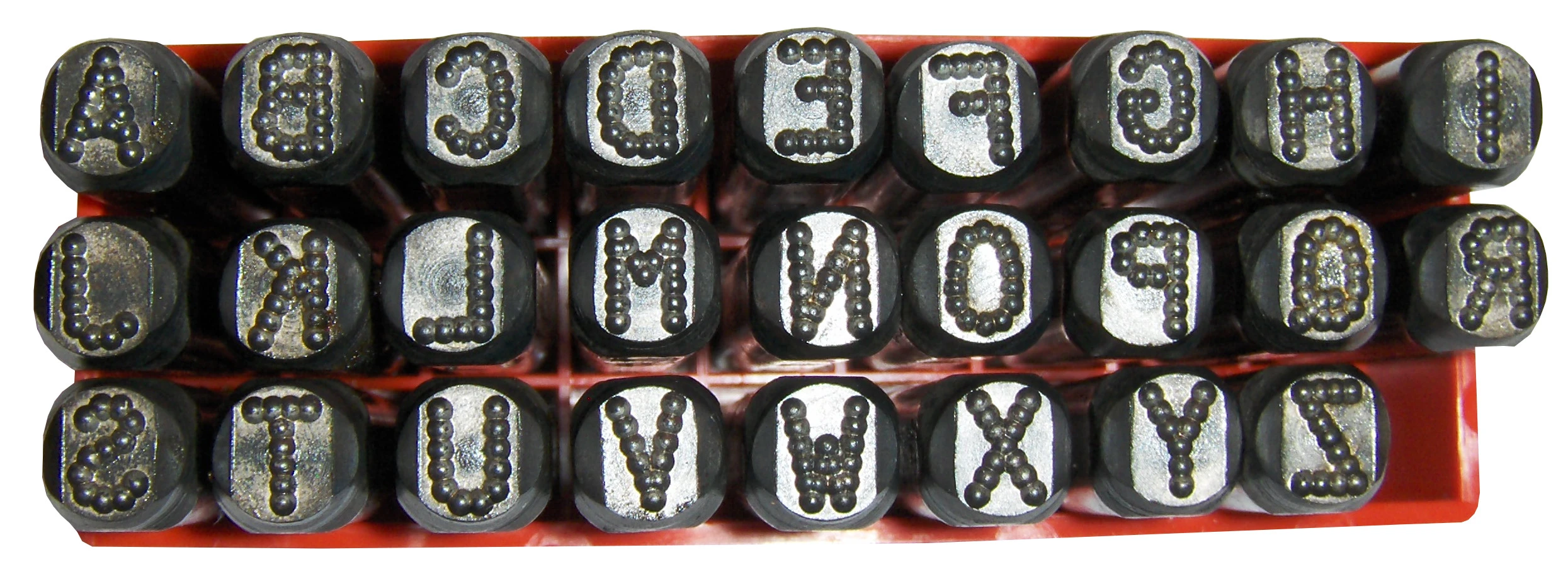

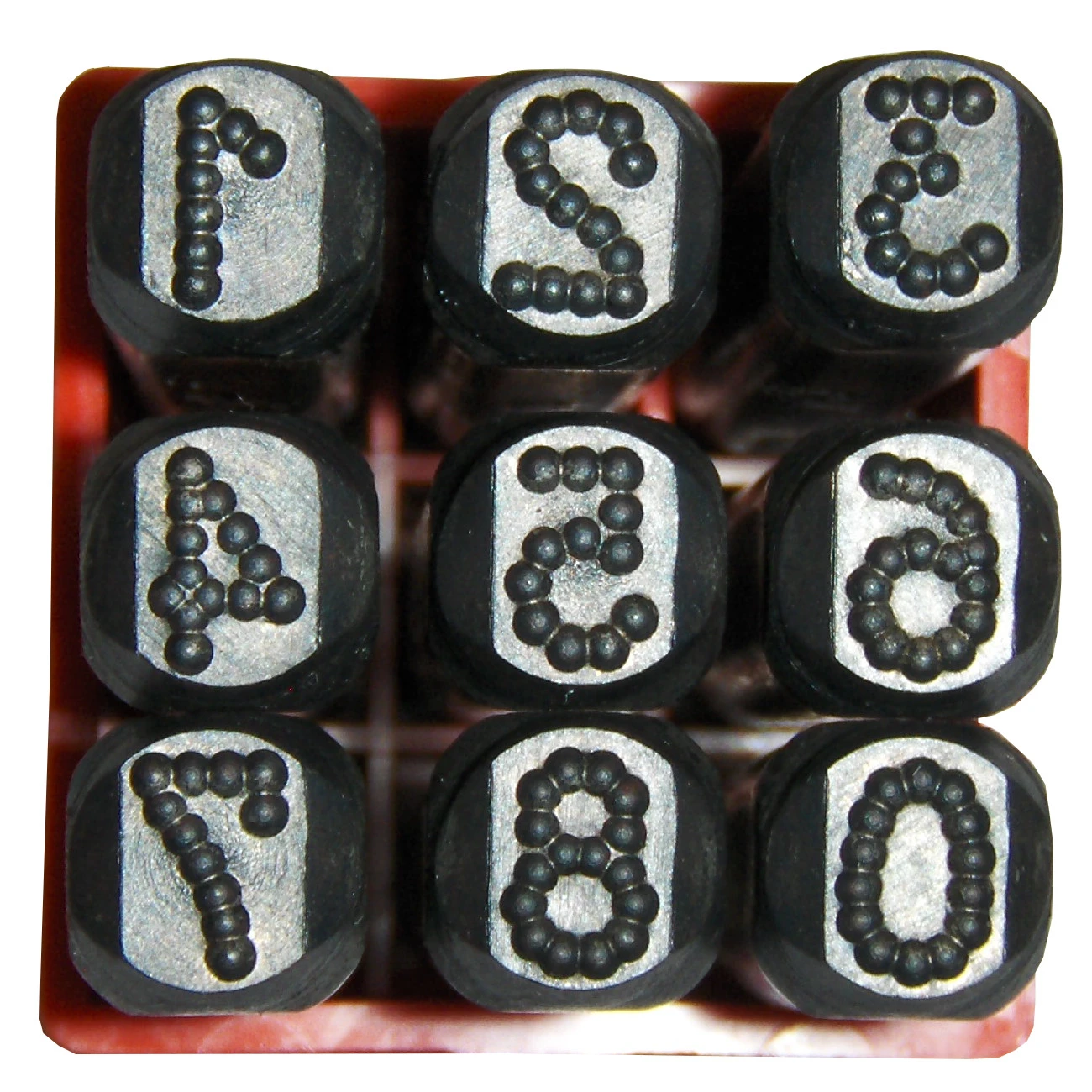

Antistresové (boule) negativní

  • Zaoblený břit, znak je složen z kuliček.
  • Použití – např. v jaderném průmyslu.
  • Výška znaku – 3, 4, 5, 6, 8, 10 a 12 mm.
  • K dodání i jednotlivé znaky – cena a termín na vyžádání.



                             Abeceda                                                                                                     Číslice

abeceda boule         razidla_nakres_negativni_boule_01 Ruční razidla       razidla_nakres_negativni_boule_02 Ruční razidla              cislice boule



Zaoblená negativní

  • Zaoblený břit.
  • Použití – speciální aplikace, kde je to předepsáno technologií výroby.
  • Výška znaku – 3, 6, 8 a 10 mm.
  • K dodání i jednotlivé znaky – cena a termín na vyžádání.

                         Abeceda                                                                                                             Číslice

razidla_rucni_01 Ruční razidla               razidla_nakres_negativni_zaoblene_01 Ruční razidla           razidla_nakres_negativni_ostre_02 Ruční razidla                razidla_rucni_02 Ruční razidla

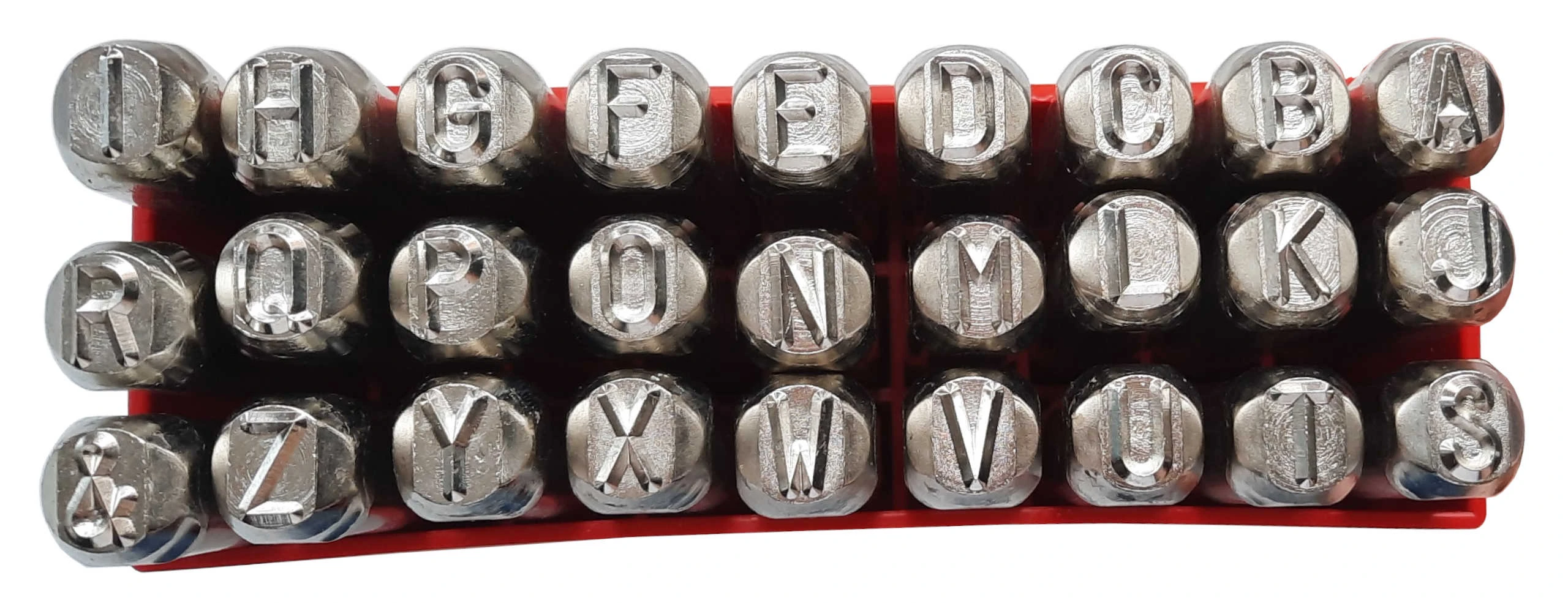

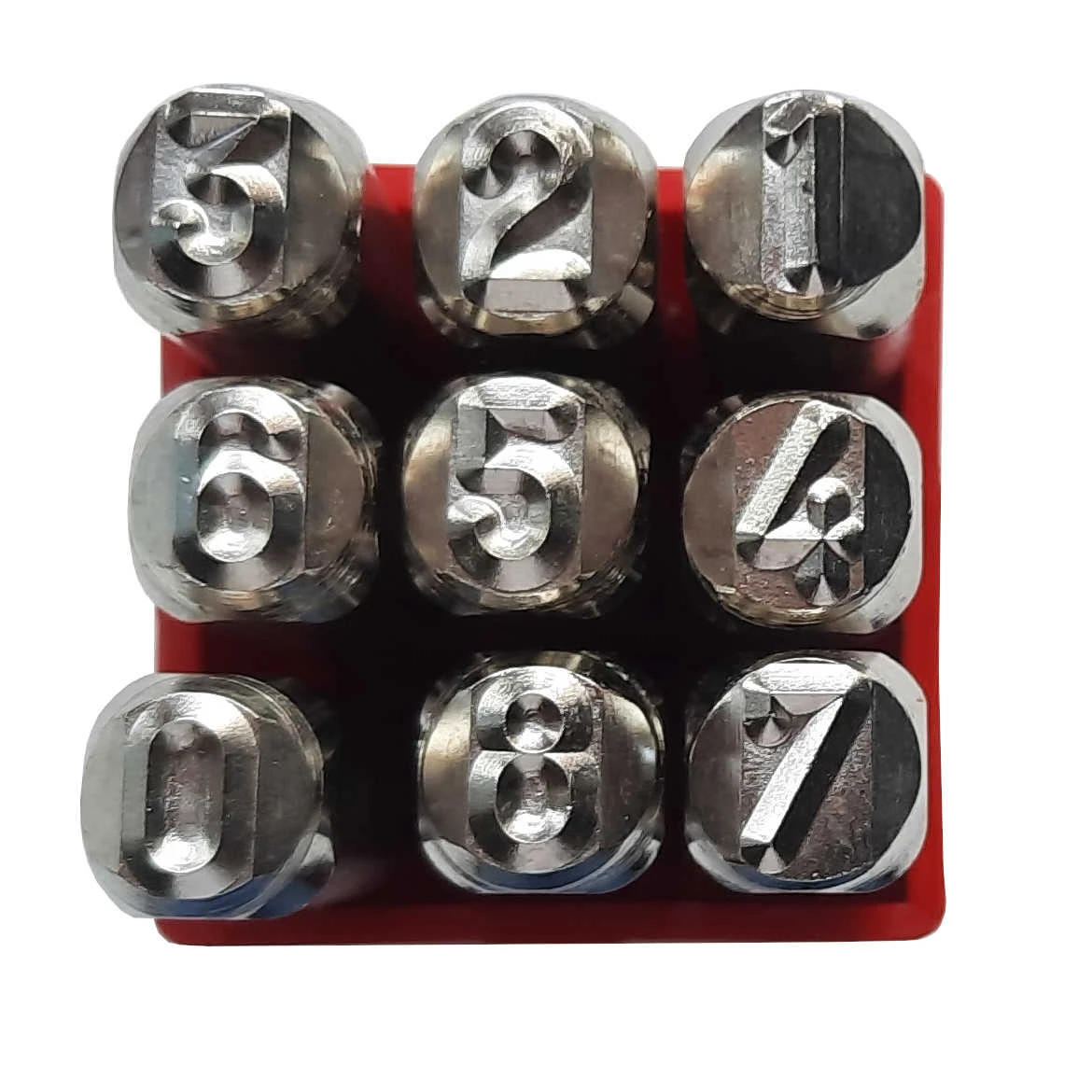

Ostré pozitivní

  • Ostrý břit.
  • Použití – např. značení forem, kdy je značka čitelná po vyjmutí odlitku.
  • Výška znaku – 2, 3, 4, 5, 6, 8 a 10 mm.
  • K dodání i jednotlivé znaky – cena a termín na vyžádání.

                          Abeceda                                                                                                             Číslice

razidla_rucni_03 Ruční razidla              razidla_nakres_negativni_ostre_01 Ruční razidla            razidla_nakres_pozitivni_ostre_02 Ruční razidla             razidla_rucni_04 Ruční razidla



Ploché pozitivní

  • Plochý břit.
  • Použití – speciální aplikace, kde je to předepsáno technologií výroby.
  • Výška znaku – 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8 a 10 mm.
  • K dodání i jednotlivé znaky – cena a termín na vyžádání.

                Abeceda                                                                                                                    Číslice

razidla_rucni_09 Ruční razidla                                razidla_nakres_pozitivni_ploche_02 Ruční razidla             razidla_nakres_pozitivni_ostre_02 Ruční razidla                 razidla_rucni_09 Ruční razidla

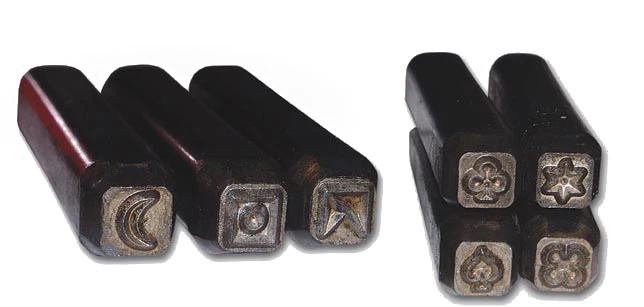

Standardní kontrolní znaky

  • Ostré negativní.
  • Použití – jako znaky pro svářeče nebo při jednotlivých etapách výroby po provedení příslušné operace.
  • Výška znaku – 3 a 6 mm.

      razidla_nakres_negativni_ostre_01 Ruční razidla          razidla_nakres_negativni_ostre_02 Ruční razidla

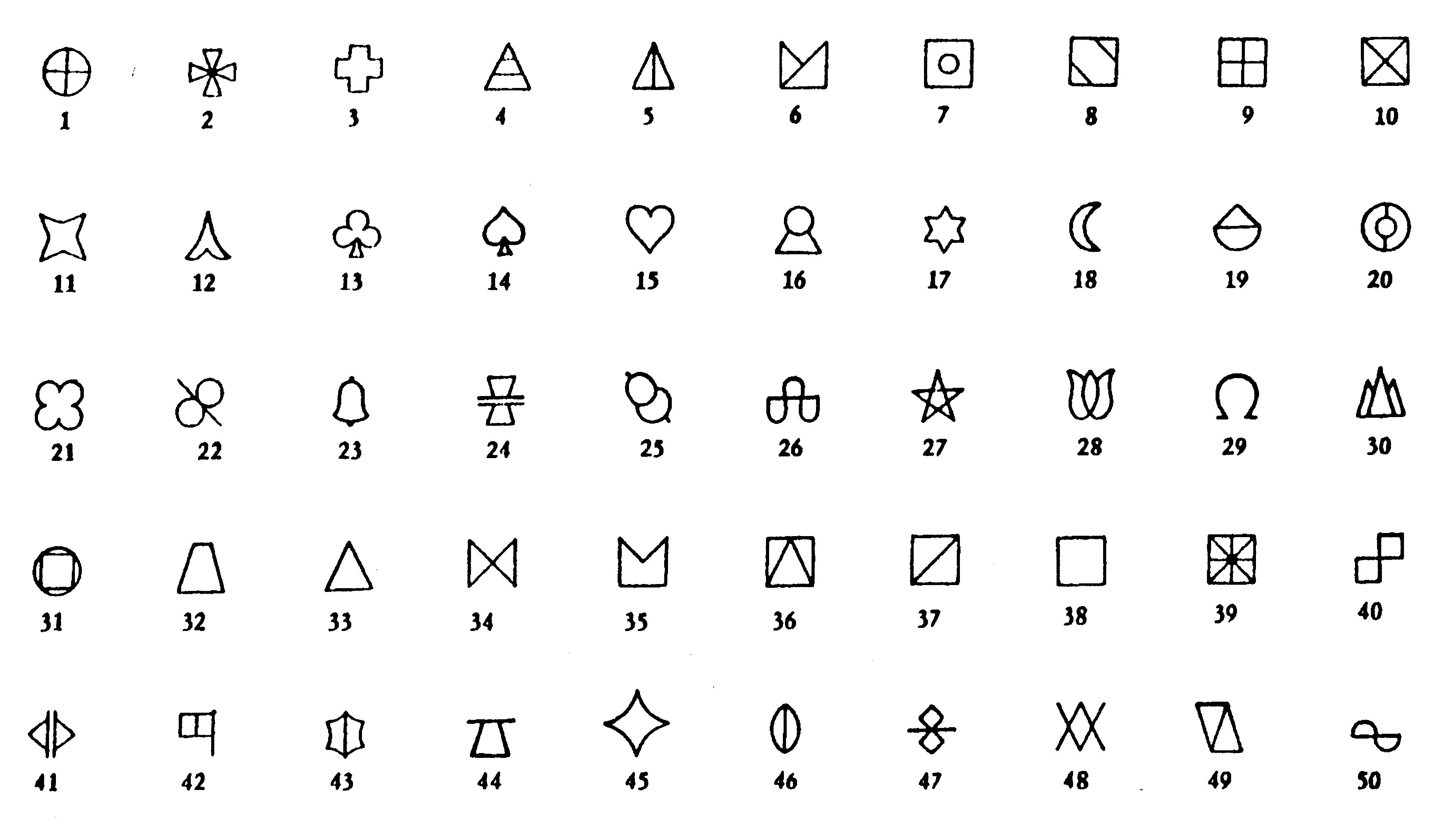

kontrolni znaky orez            Kontrolni znaky pro svarece

×
