Značící laser i104 / i104-PC je určen pro přímou integraci do výrobních linek.

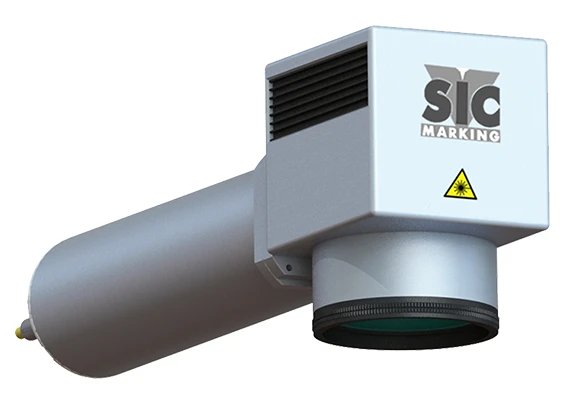

Je dodáván v konfiguraci bezpečnostní třídy 4 (dle normy EN 60825-1) a umožňuje značení v libovolné poloze. Součástí dodávky je řídicí jednotka s laserovým zdrojem, značicí hlava a software.
Řídicí jednotka může pracovat v autonomním režimu, kdy je ovládána nadřazeným systémem, například pomocí PLC (model i104), nebo je pro její ovládání nutné PC (model i104-PC). Obě varianty umožňují volbu značicího souboru pomocí binárního výběru a zajišťují vysokou přesnost značení v celém značicím okně.
Komunikační rozhraní
Pro snadné začlenění do stávající řídicí architektury linky podporuje laser průmyslové komunikační protokoly:
- PROFINET
- PROFIBUS
- Ethernet/IP
- RS232
- Binární výběr
Díky tomu lze laser přímo propojit s PLC či nadřazeným systémem — od spuštění značicího cyklu a výběru souboru až po zpětné hlášení stavů a chyb.
Výhody |
- Vysoká účinnost
- Konstruován pro nepřetržitý provoz
- Bez údržby, nízké provozní náklady
- Dlouhá životnost budících diod
- Střední doba mezi poruchami - MTBF > 100 000 hodin
- Pomocný naváděcí laser pro rychlejší a snadnější ustavení značky na značeném dílu
- Kompaktní rozměry - vhodné pro integraci, minimální obestavěný prostor
- Připraveno pro Průmysl 4.0

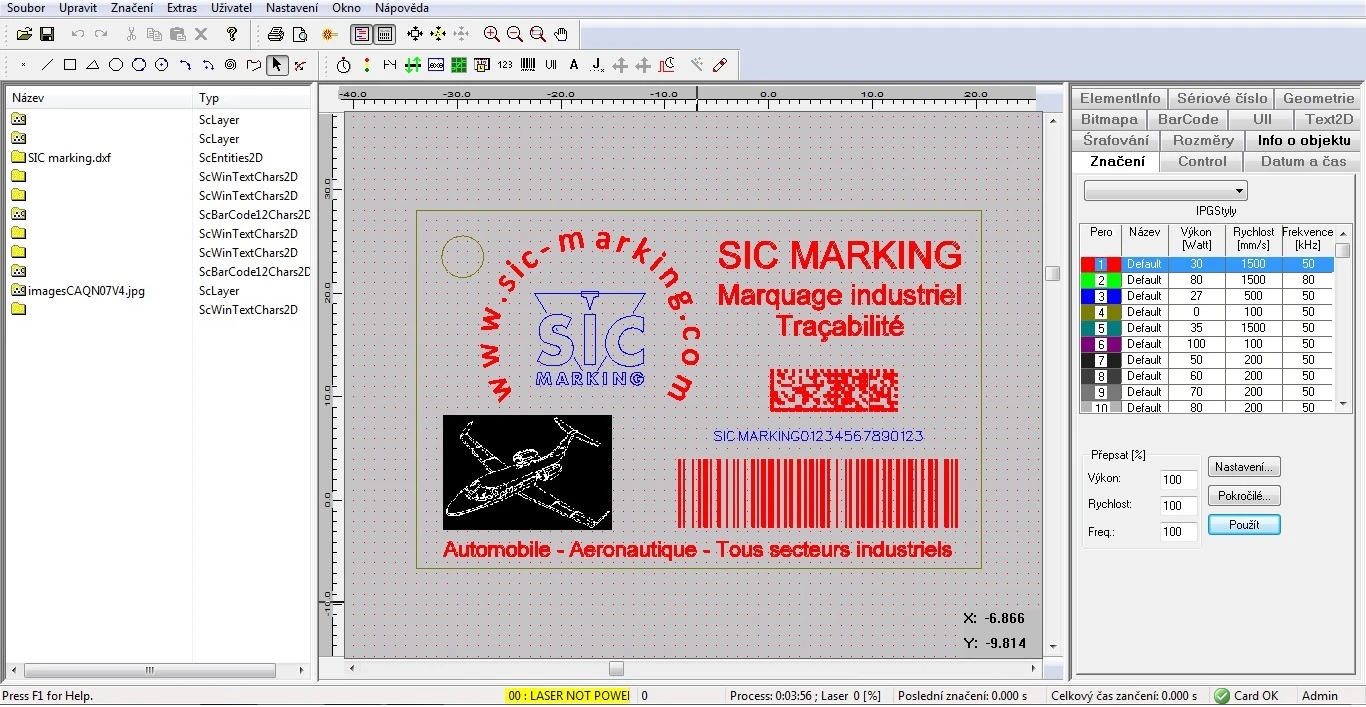

Software |
- Volná tvorba a návrh grafiky
- Sériová čísla, datum, čas, kódování dat, inkrementace, směny, proměnné a další
- Značení nejpouživanějších 1D čárových kódů a 2D Datamatrix kódů
- Podpora formátů jpg, gif, tga, png, tiff, dxf, ai, plt a dalších
- Silné šrafovací funkce
- a mnoho dalších funkcí
| Základní parametry | |
| Značící okno: |
60 x 60 mm*, 100 x 100 mm, 170 x 170 mm, 220 x 220 mm*, 300 x 300 mm* |
| Délka optického kabelu: | 3 m |

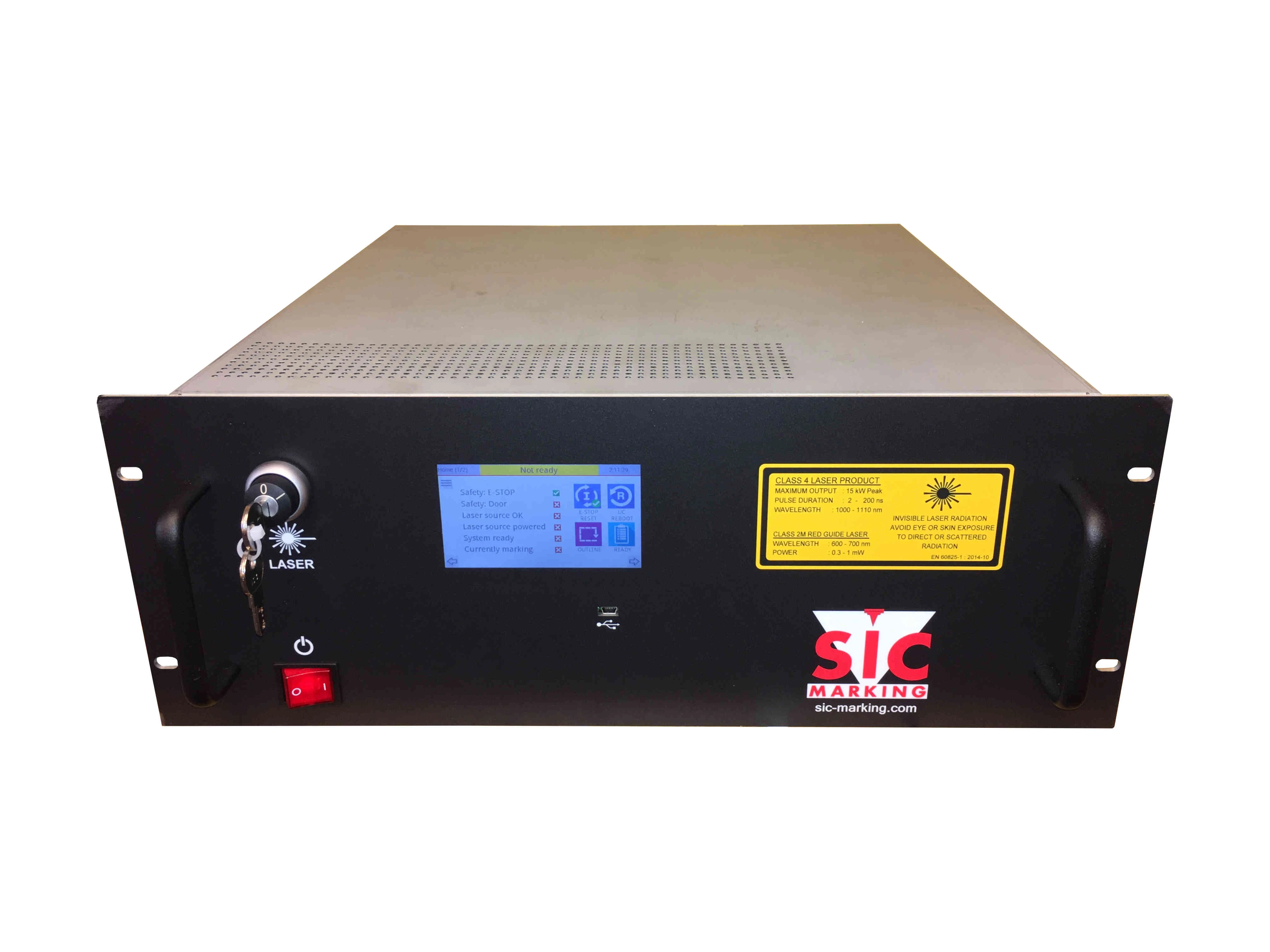

| Výška řídící jednotky: | 177 mm (4U) |
| Možnost komunikace: | RS-232, Binární výběr, Ethernet IP, PROFINET, PROFIBUS |
| Ohnisková vzdálenost: | 194 mm (záleží na použité optice) |
| Pomocný laser pro navádění: | třída 2M, výkon 0,3 - 1 mW |
| Hmotnost: | značící hlava 5 kg, řídící jednotka 25 kg |
*Ohledně těchto značících oken nás kontaktujte
| Technické parametry | |
| Zdroj paprsku: | pulsní Ytterbium vláknový laser |
| Vlnová délka: | 1064 nm |
| Pulzní frekvence:: | 30 - 60 Khz / 20 - 80 Khz |
| Chlazení: | vzduchem |
| Optika: | F-Theta (Ronar-Smith) |
| Zdroj: | SIC MARKING / IPG Photonics |
| Výkon: | 20, 30, 50 a 100 W |
