Systém Spray-Jet je variabilní a bezkontaktní značení, které využijete všude tam,
kde je požadavek na značení barevným bodem nebo pruhem.
Využití nachází ve výrobních linkách a jednoúčelových strojích.

Jednoduchá konstrukce má proti systémům navrženým na základě INK jet technologie řadu výhod,
zejména minimální nároky na údržbu.
Při delších intervalech mezi značícími cykly se u tohoto systému nesetkáte se zasycháním inkoustu.
Pokud není zařízení v provozu (až 7 dní), nemusí se celý systém proplachovat rozpouštědlem.

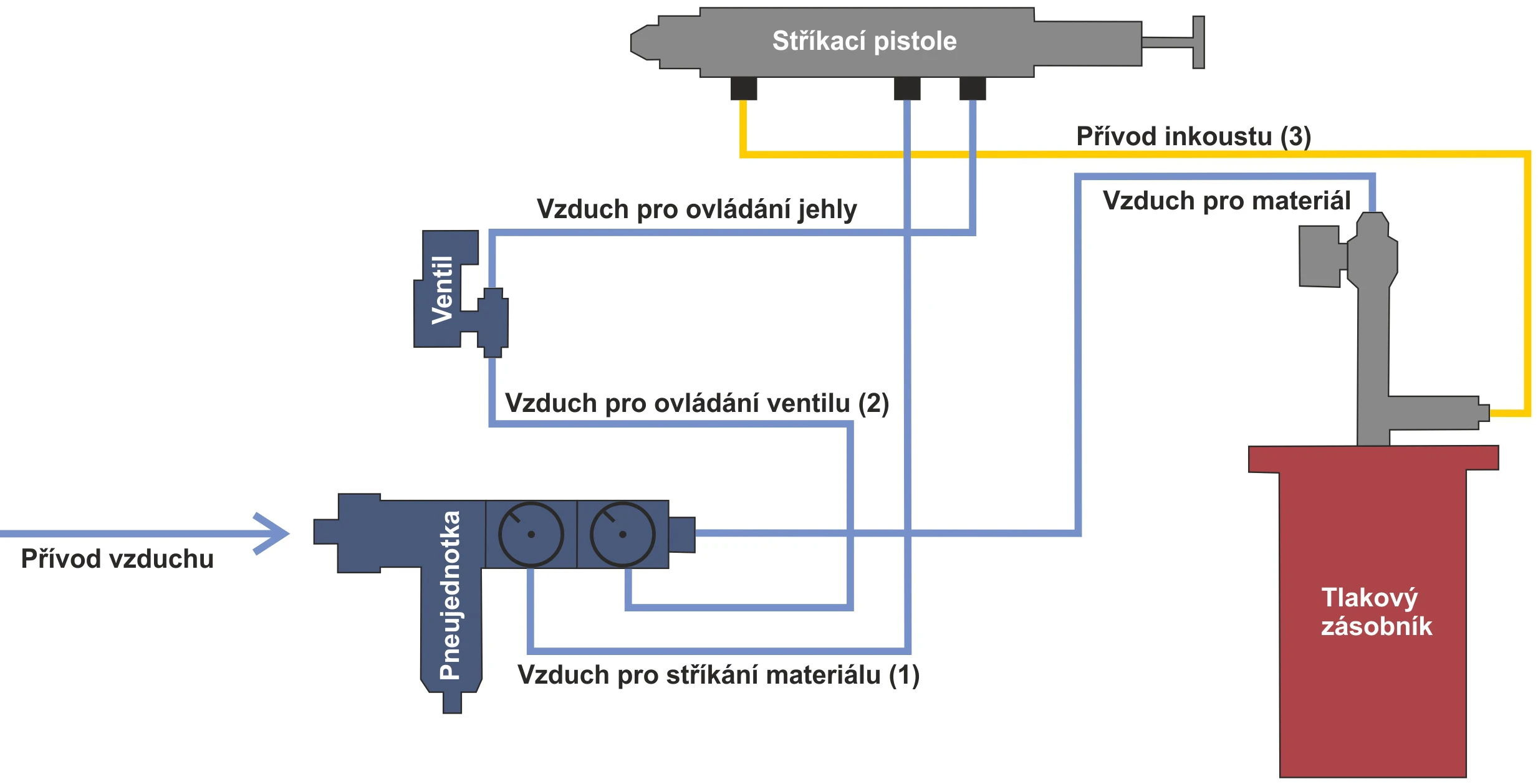

Kompletní systém se skládá z těchto částí:spray jet schema

  • Značící pistole
  • Tlakový zásobník s ventilem
  • Vzduchový filtr / tlaková řídicí jednotka
  • Elektromagnetický ventil 3/2 – ventil na 24V
  • Sada hadic pro inkoust a vzduch



Princip značení systémem Spray-Jet:
  • Inkoust je uložen v tlakovém zásobníku.
  • Stříkací pistole je řízena pneumaticky v kombinaci s elektromagnetickým řídícím ventilem.
  • Řídící ventil otevře trysku stříkací pistole.
  • Inkoust je poté pod tlakem ze stříkací pistole vystříknut na požadované místo.

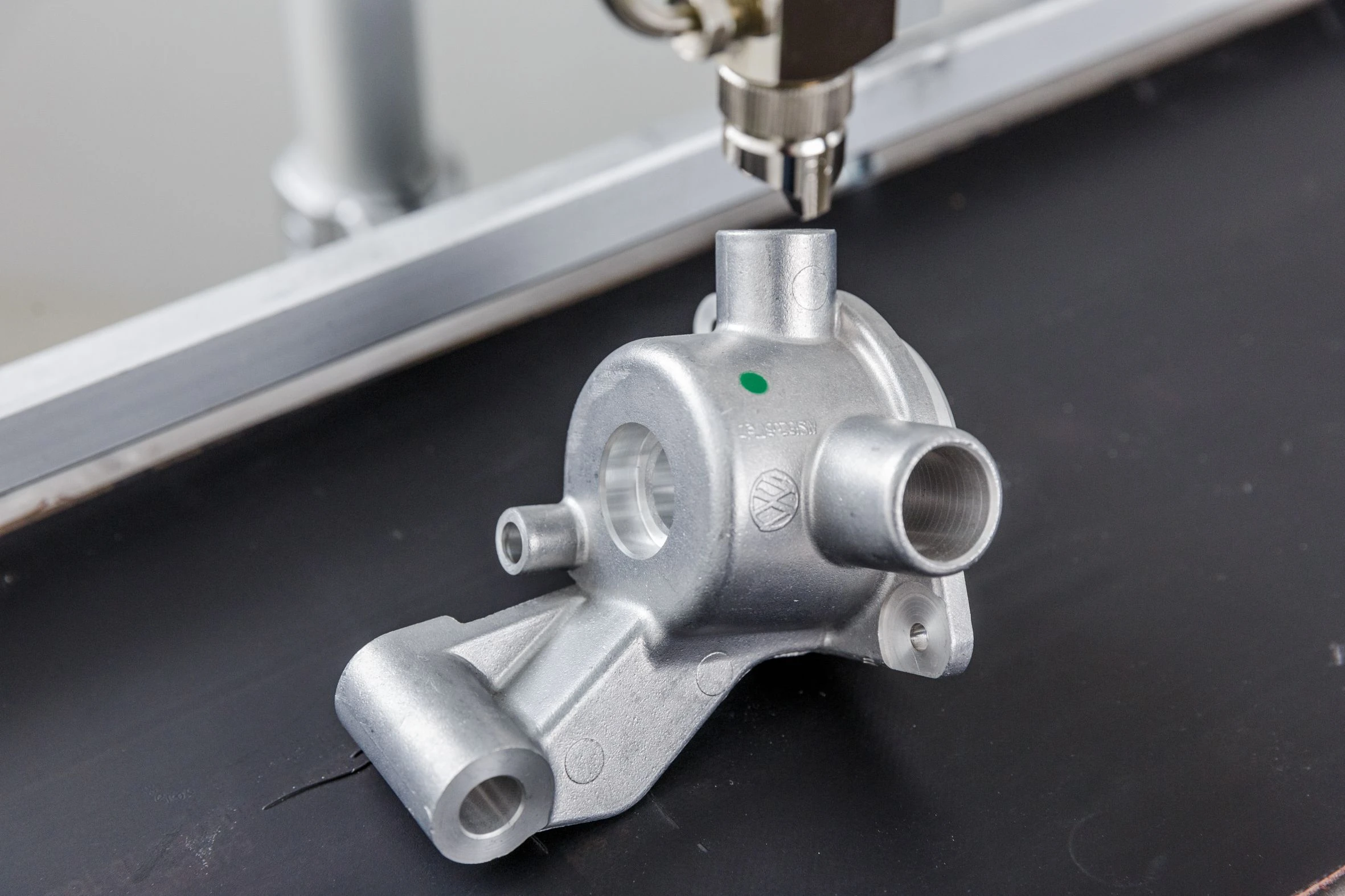

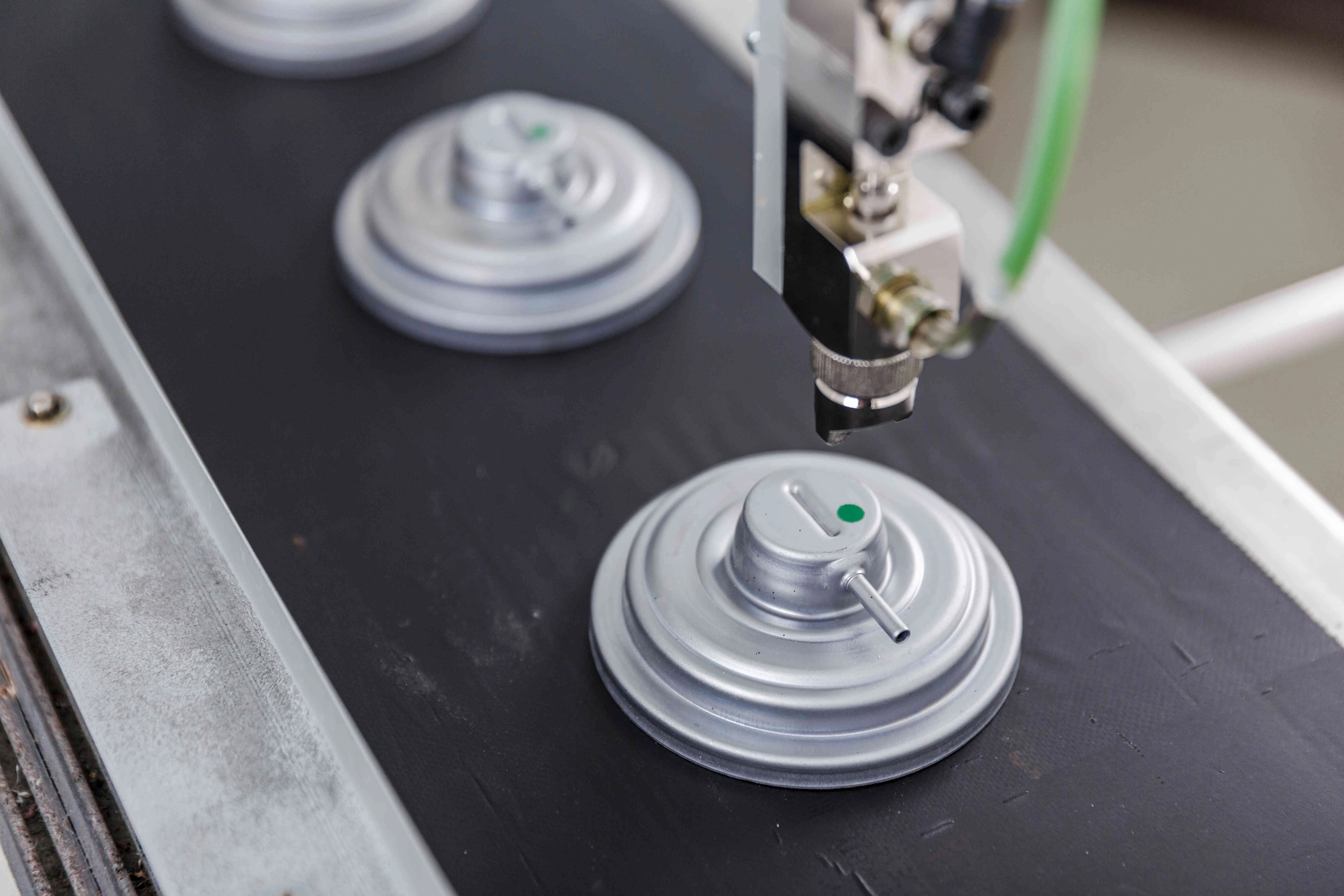

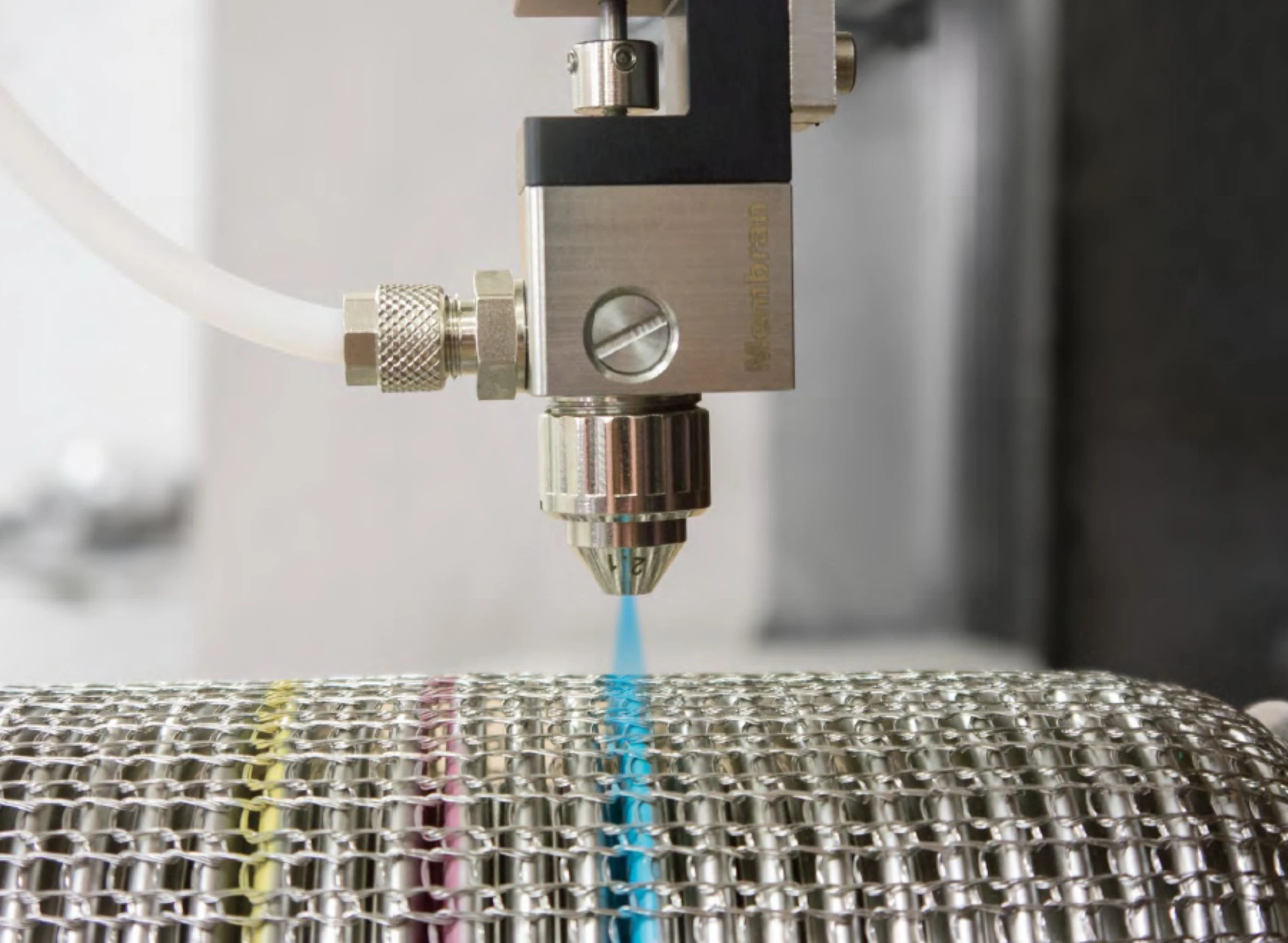

   vzorek 2   1 Pilot GA 9010   08 s


Provozní parametry:
  • Minimální / maximální velikost (průměr) značky - 4 až 55 mm
  • Maximální provozní teplota stříkací pistole - 80°C
  • Počet značek - až 20 značek za 1s
  • Požadovaný pracovní tlak - 6 barů
  • Minimální / maximální vzdálenost označovaného povrchu - 5 až 40 mm

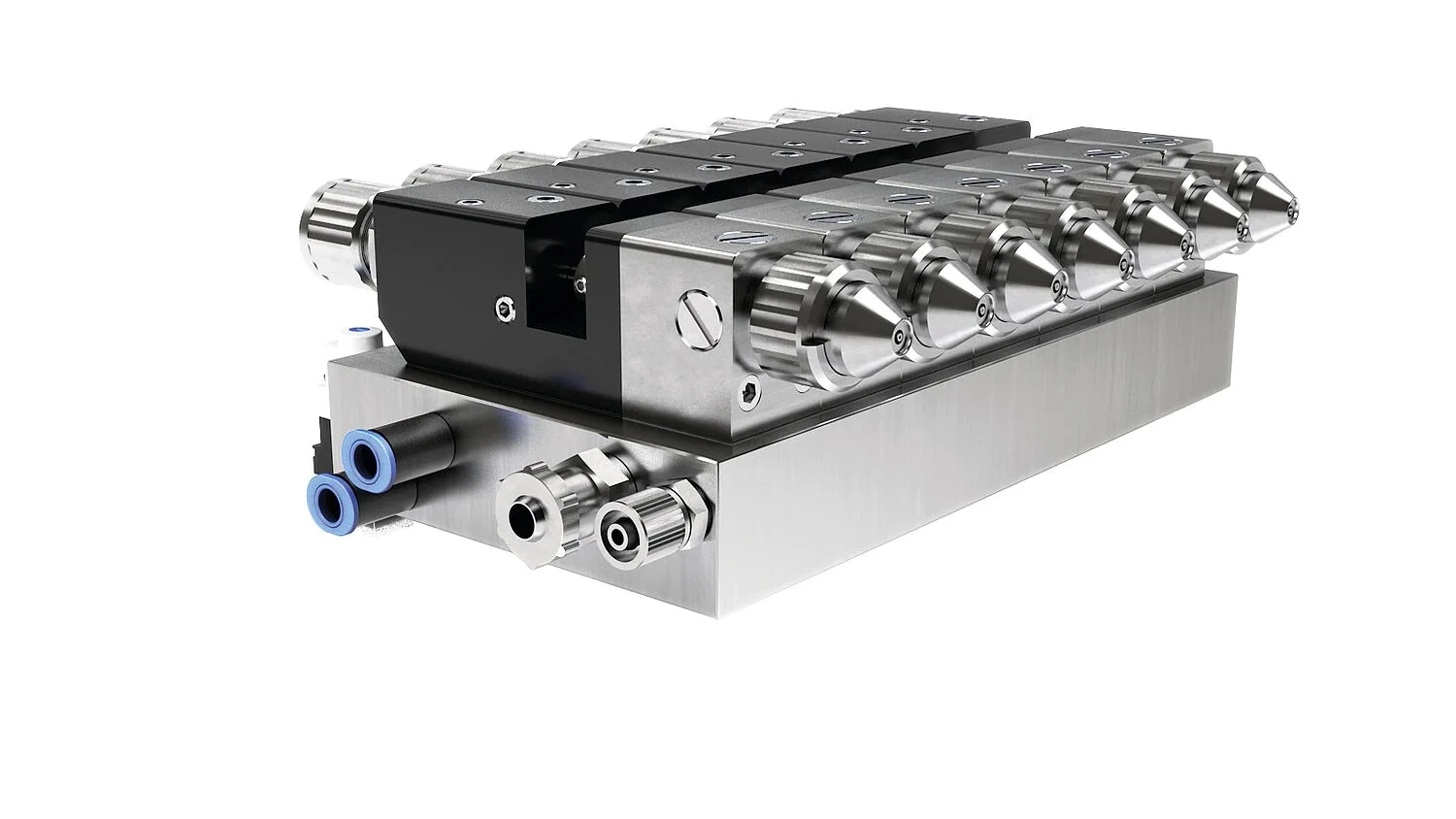

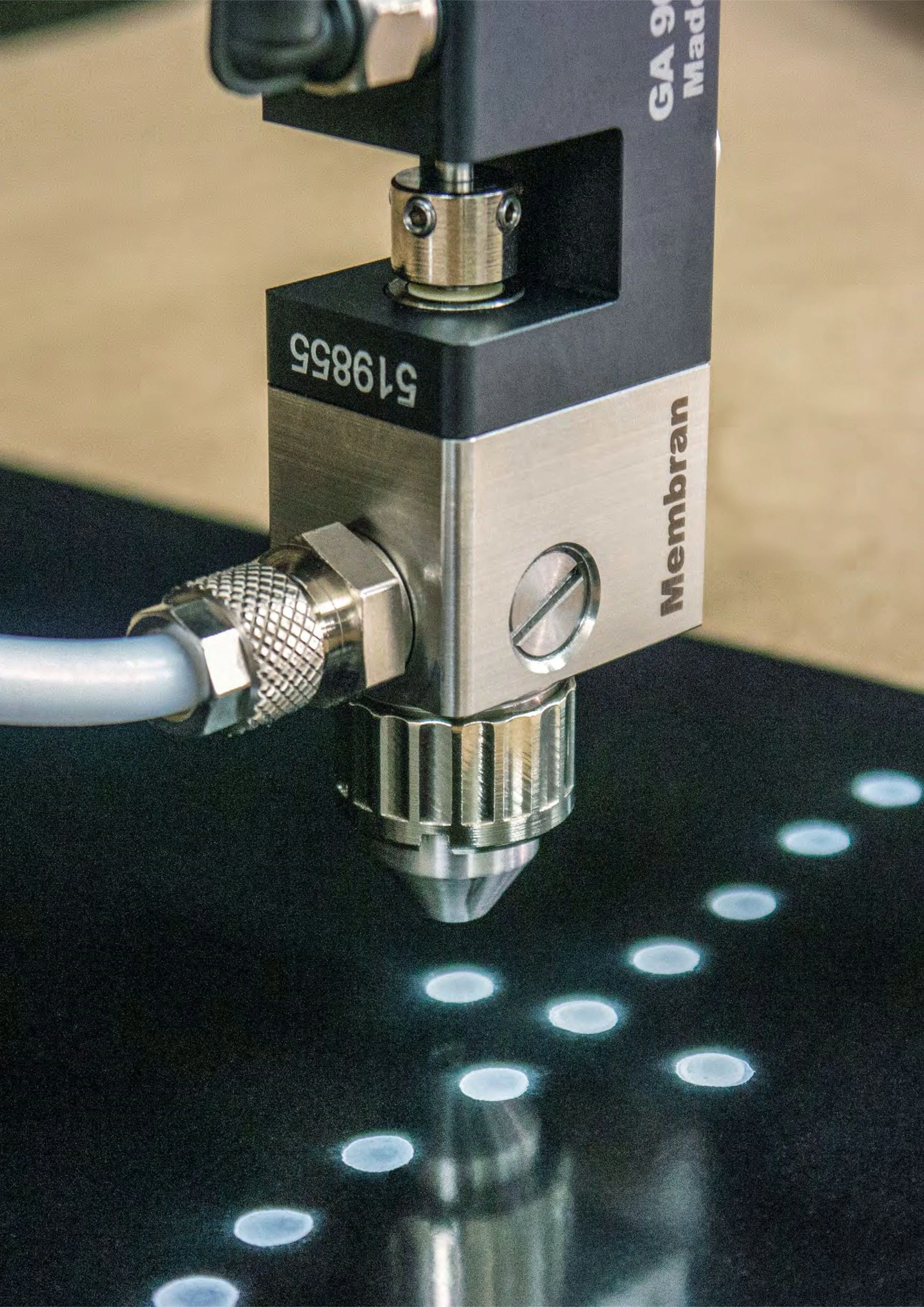

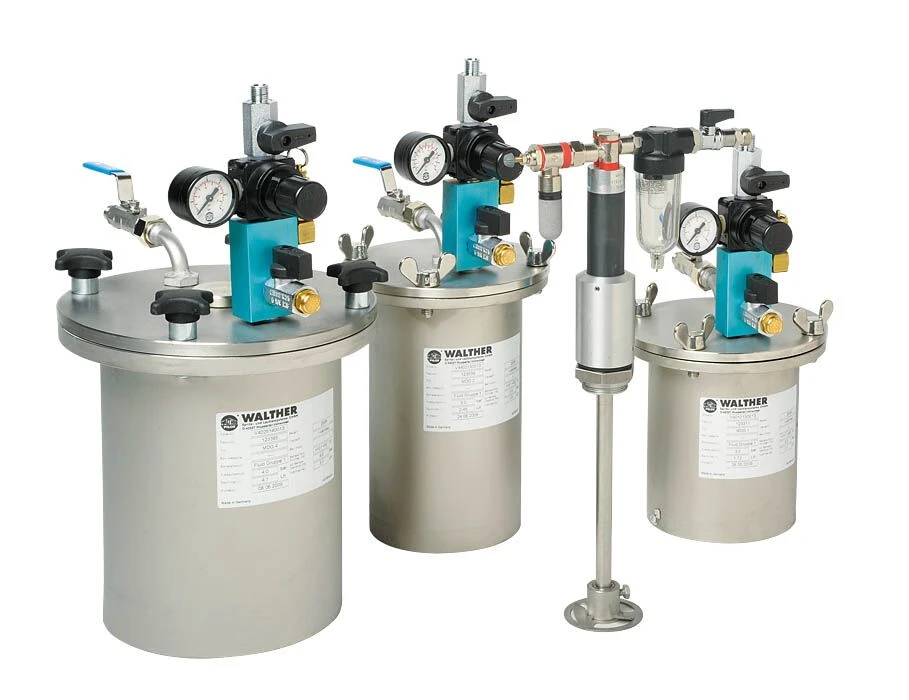

2 MDG zasobniky3 Pilot GA blok4 Pilot GA 9010

Výhody
  • Stříkací pistole je schopna značit v jakékoli poloze
  • Jednoduchá obsluha
  • Minimální údržba
  • Malý rozměr a nízká hmotnost stříkací pistole umožní její zabudování do míst s omezeným prostorem
  • Jeden systém je možno rozšířit až o 10 stříkacích pistolí (záleží na provozních podmínkách)
  • Spolehlivost – jednoduchá konstrukce zaručuje spolehlivý provoz
  • Nízké provozní náklady

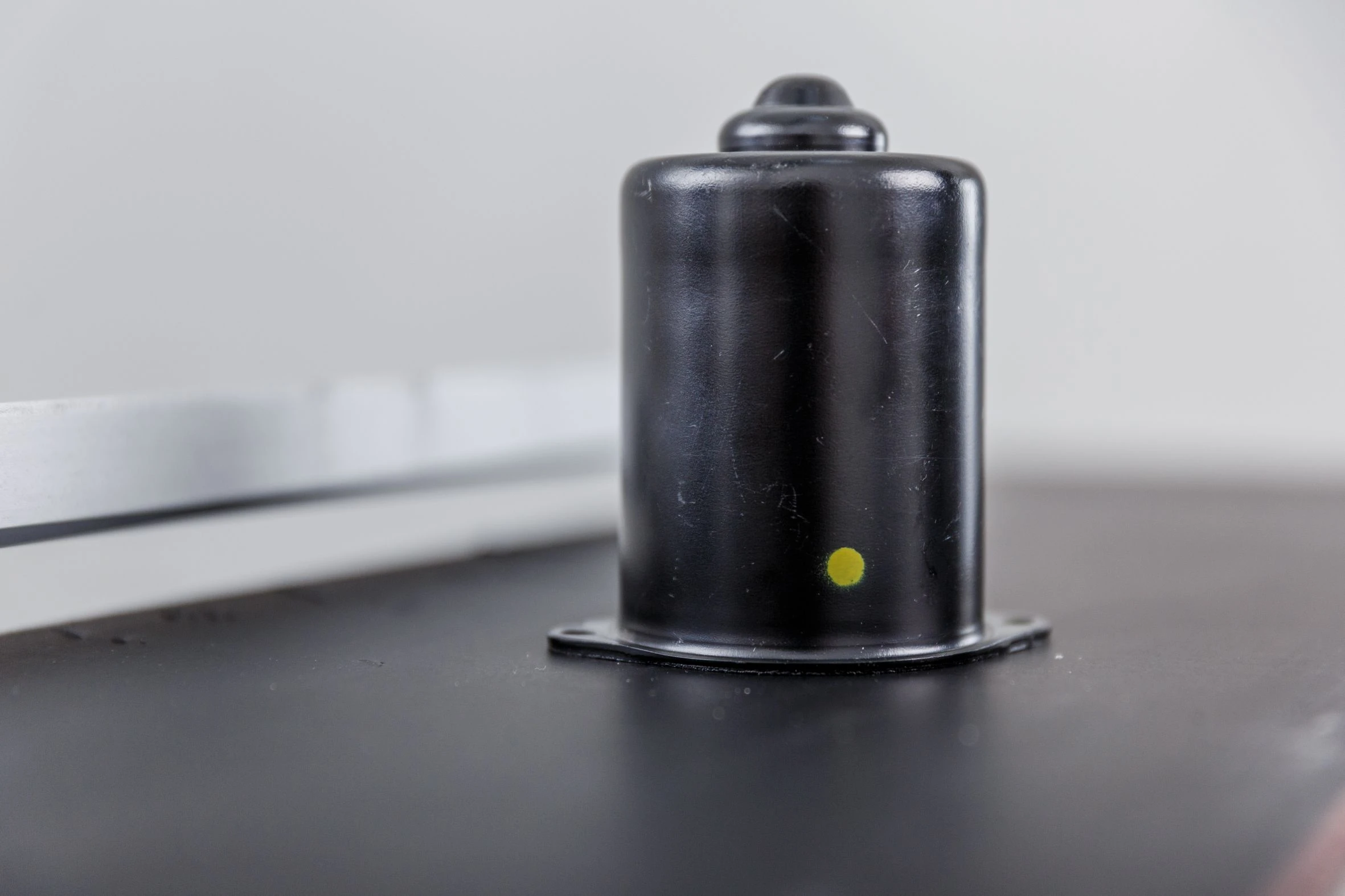

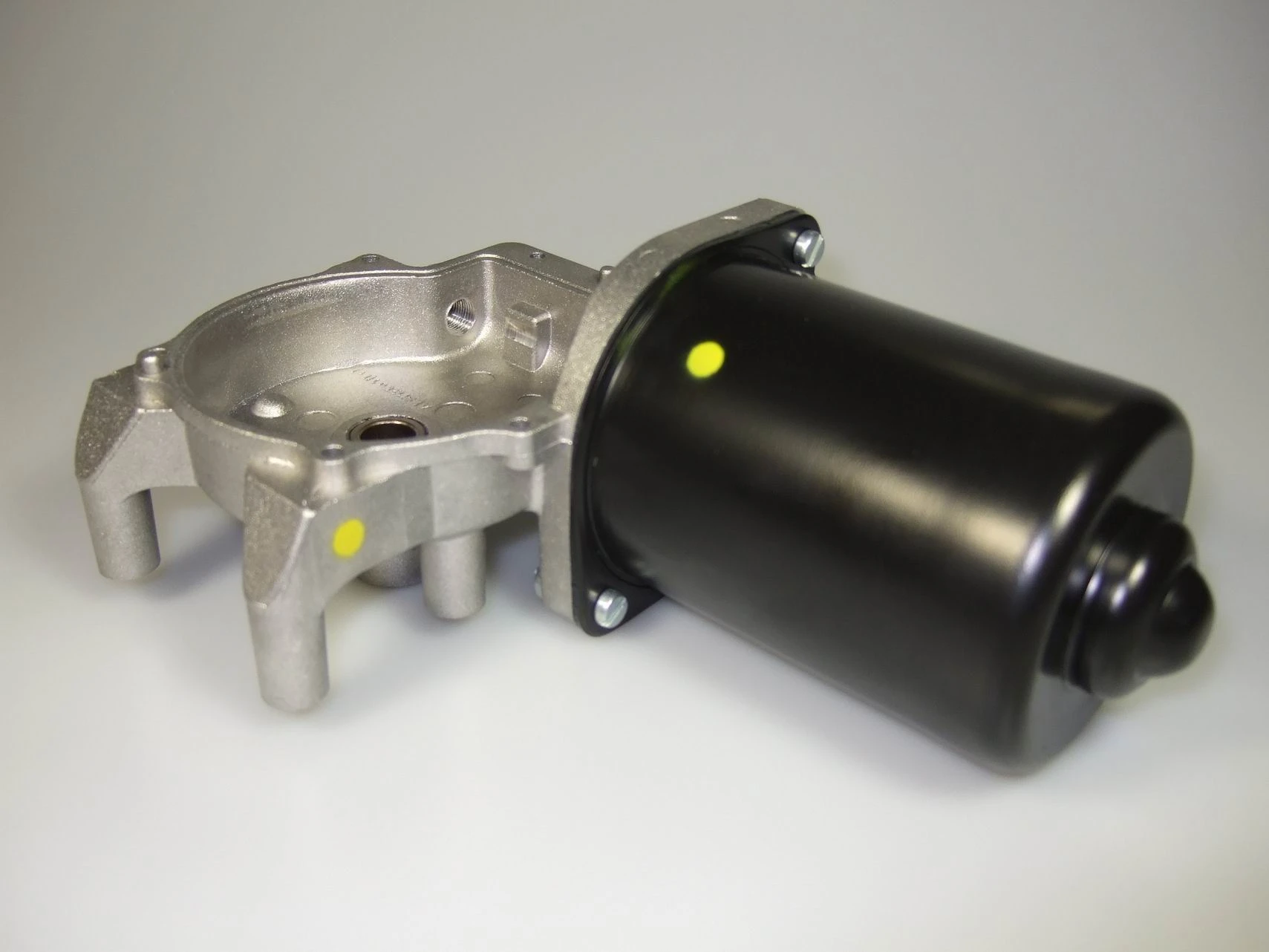

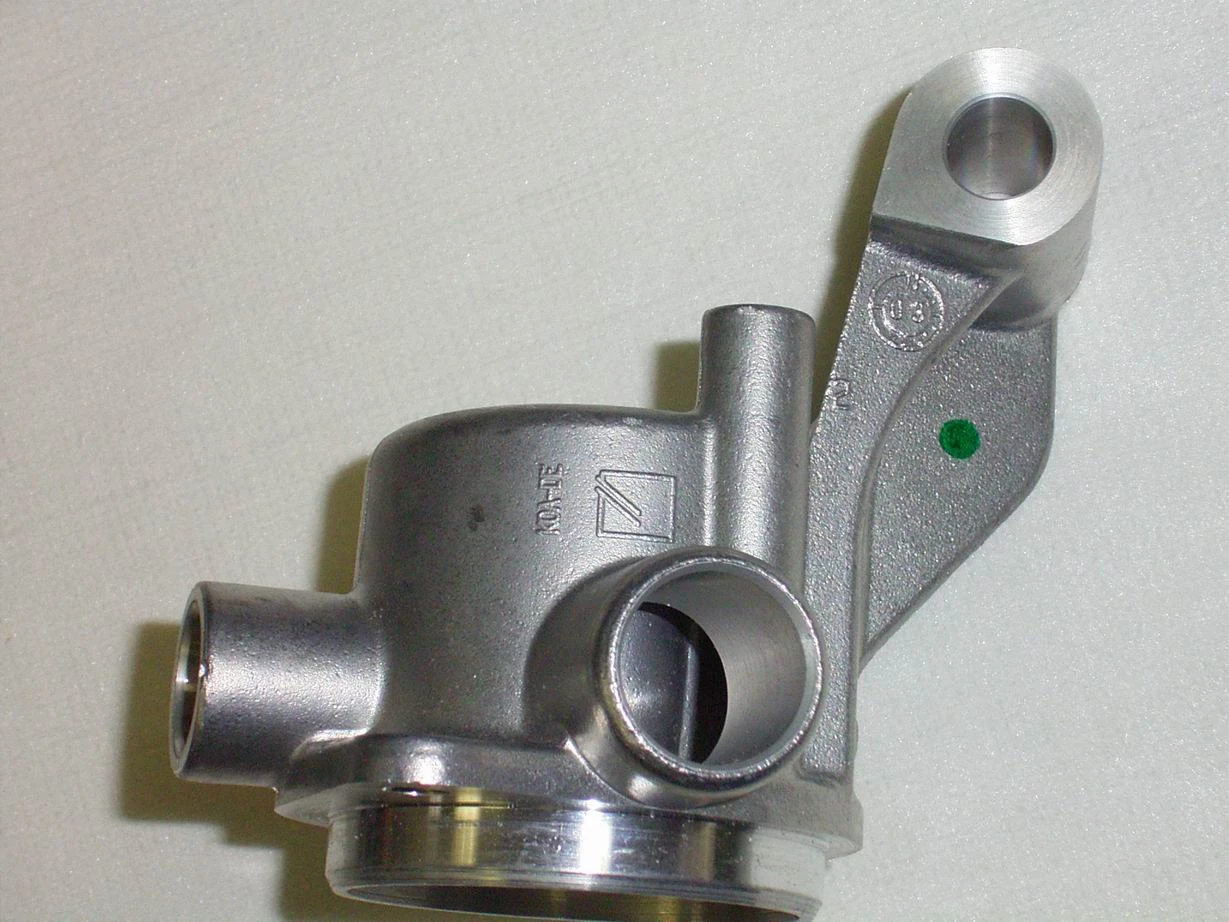

11 s   12 s   13 s



Pro přesnou cenovou nabídku, nebo označení Vašich vzorků, nás prosím kontaktujte Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.

nebo telefonicky: Marek Gwuzd - 603 818 374

×
