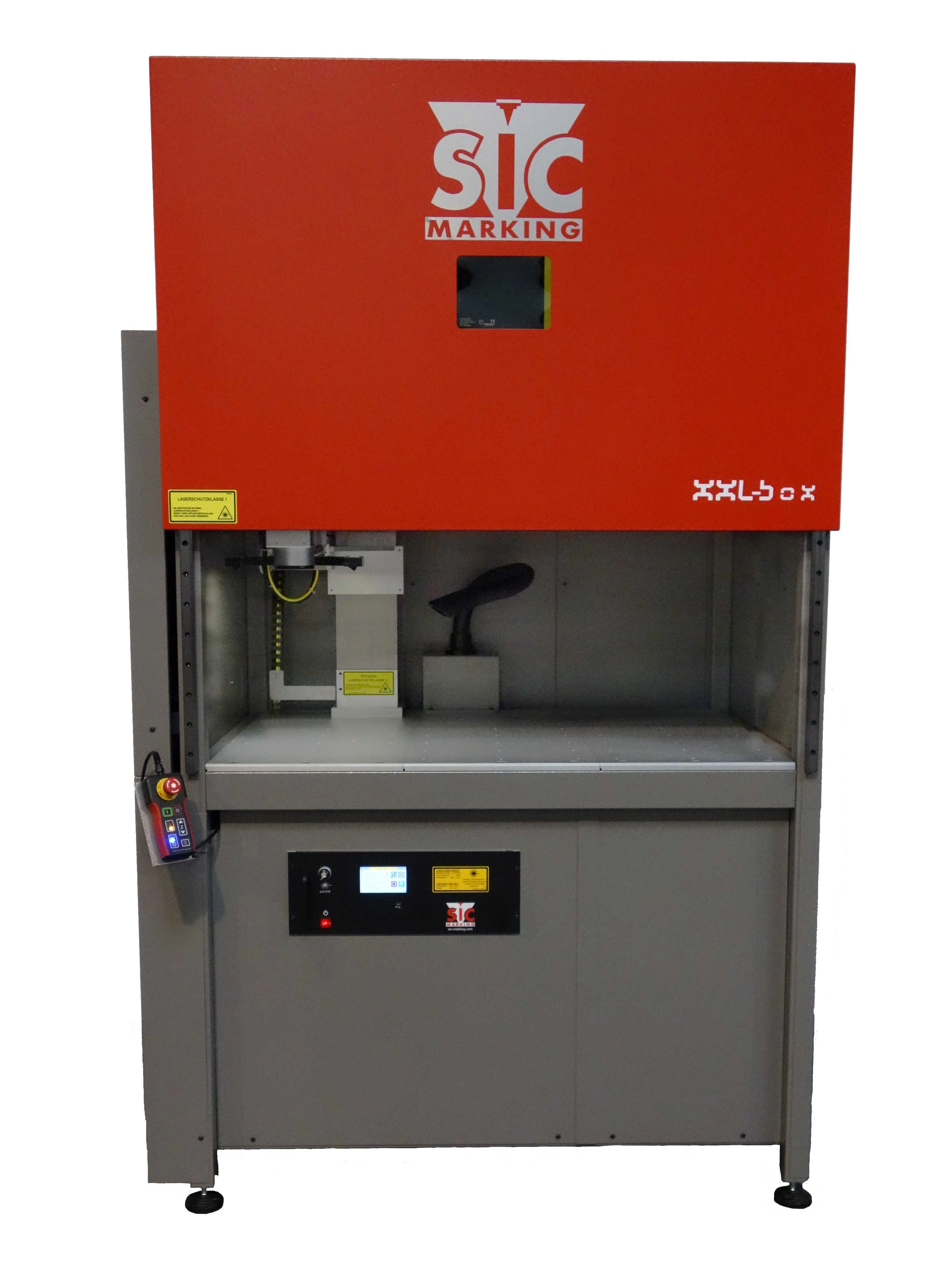

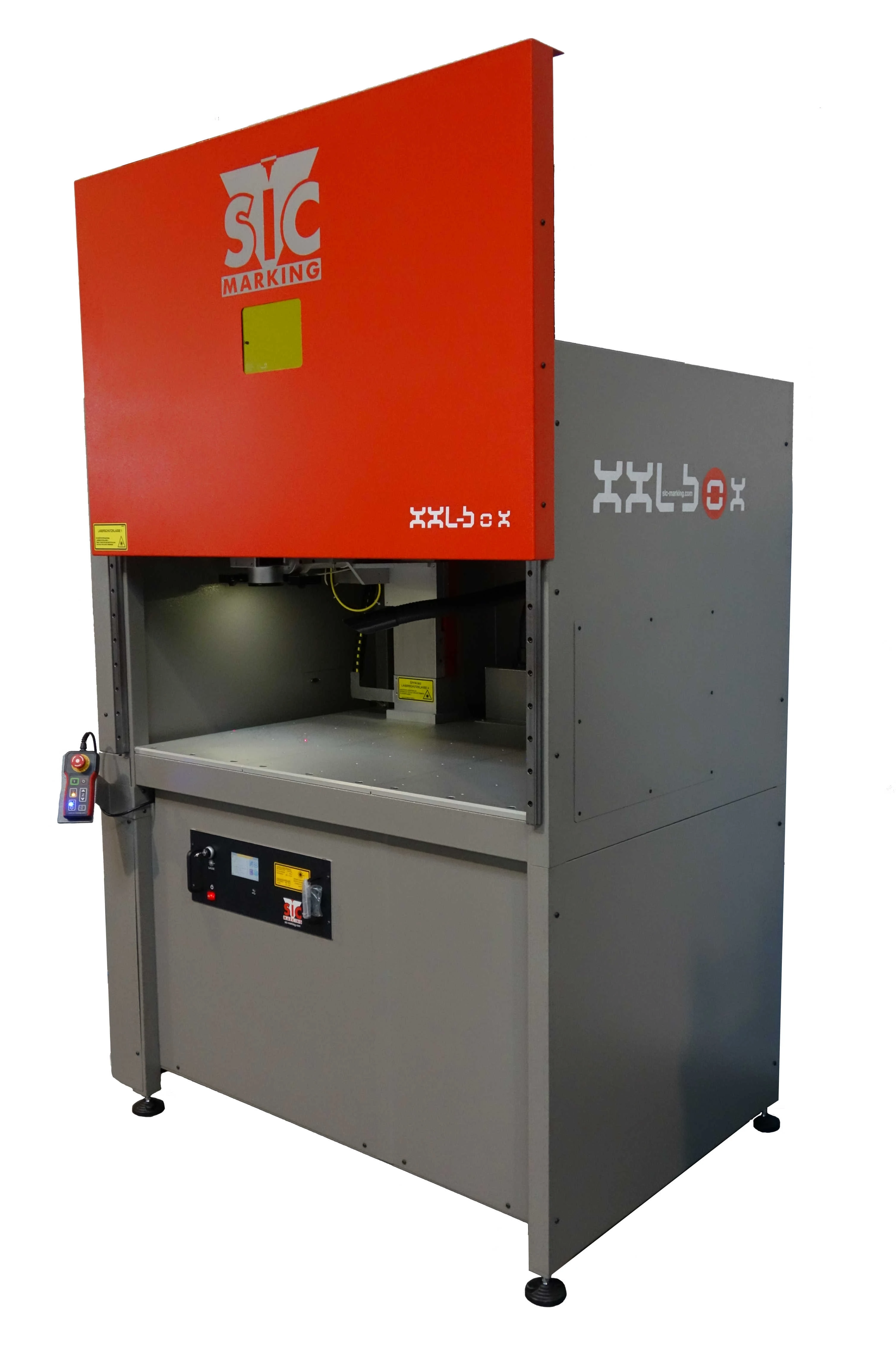

Značící laser ve verzi pracovní stanice XXL-Box V4 svou variabilitou a uspořádáním vnitřního prostoru umožňuje zakázková řešení a také značení ve všech osách. Kompletní pracoviště splňující bezpečnostní třídu I (standard EN60825-1). Pracovní stanice s pneumatickým ovládáním dveří, řídící jednotka s laserovým zdrojem a značící hlava. Připraveno pro otočnou osu D pro značení po obvodu. Základová deska s montážními otvory pro uchycení přípravků, osy D a variabilní polohu osy Z.
Pracovní stanice XXL-Box V 4 může být ovládána nejnovější generací kolaborativních robotů, tzv. cobotů.
XXL-Box V4 disponuje největším vnitřním prostorem mezi standardními laserovými stanicemi na trhu.

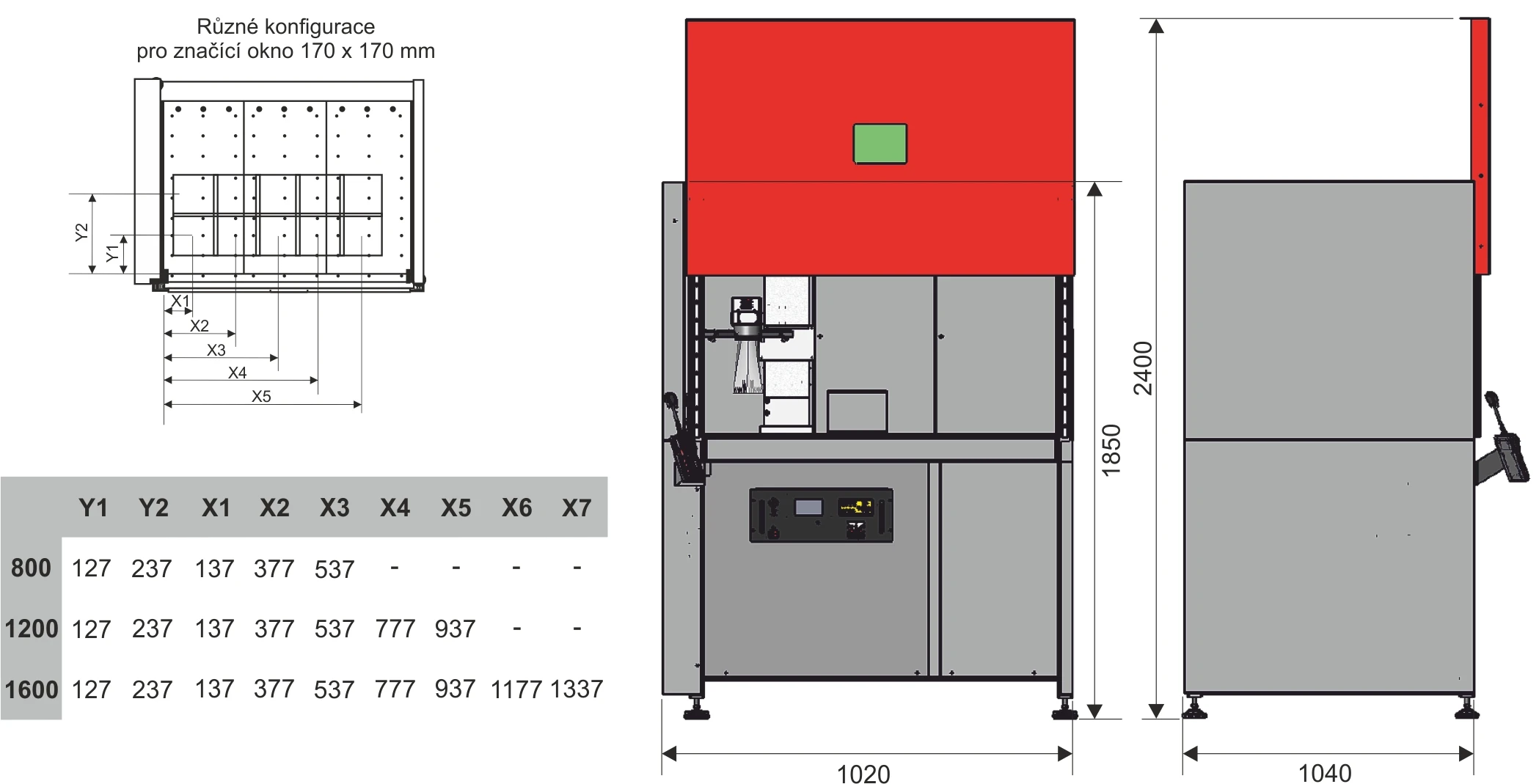

Stanice je dostupná ve třech různých šířkách: 800, 1200 a 1600 mm. Široká škála příslušenství.
Výhody |
- Vysoká účinnost
- Konstruován pro nepřetržitý provoz
- Bez údržby, nízké provozní náklady
- Dlouhá životnost budících diod
- Střední doba mezi poruchami - MTBF > 100 000 hodin
- Pomocný naváděcí laser pro rychlejší a snadnější ustavení značky na značeném dílu
- Vhodné pro značení velkých dílů
- Modulární řada
- Možnost 3 provozních režimů: Režim autonomní pracovní stanice, režim řízený PLC, nezávislý režim
- Připraveno pro Průmysl 4.0
Software |
- Intuitivní a uživatelsky přívětivé prostředí
- Volná tvorba a návrh grafiky
- Sériová čísla, datum, čas, kódování dat, inkrementace, směny, proměnné a další
- Značení nejpouživanějších 1D čárových kódů a 2D Datamatrix kódů
- Podpora formátů jpg, gif, tga, png, tiff, dxf, ai, plt a dalších
- Import dat - podporuje tabulky excelu (.xls) a data ve formátu .txt
- Silné šrafovací funkce
- a mnoho dalších funkcí
| Základní parametry | |
| Značíci okno: |
60 x 60 mm*, 100 x 100 mm, 170 x 170 mm, 220 x 220 mm*, 300 x 300 mm* |
| Značíci stůl s fixačními otvory: | 800, 1200, 1600 (š) x 820 mm (h) |
| Max. výška značeného předmětu: | 520 mm (záleží na použité optice) |
| Max. délka značeného předmětu: | 800, 1200, 1600 mm (při zavřených dveřích) |
| Nastavování ohniskové vzdálenosti: | pomocí elektrické posuvné osy Z a 2 laserových naváděcích diod |
| Pomocný laser pro navádění: | třída 2M, výkon 0,3 - 1 mW |
| Zavírání pracovních dveří: | pneumatické |
| Ovládací panel: | start / stop, automatické otevírání dveří, central stop |
*Ohledně těchto značících oken nás kontaktujte
| Technické parametry | |
| Zdroj paprsku: | pulsní Ytterbium vláknový laser |
| Vlnová délka: | 1064 nm |
| Pulzní frekvence: | 30 - 60 Khz / 20 - 80 Khz |
| Chlazení: | vzduchem |
| Optika: | F-Theta (Ronar-Smith) |
| Zdroj: | SIC MARKING / IPG Photonics |
| Výkon: | 20, 30, 50 a 100 W |
