Laserové značicí systémy IRON LIGHT a IRON HP jsou moderní zařízení navržená a vyráběná speciálně pro značení kovových štítků, které slouží k identifikaci a sledovatelnosti výrobků, komponent a průmyslových zařízení.
Vysoká kvalita je charakteristickým znakem systémů IRON, které využívají laserový zdroj DPSS (Diode Pumped Solid State) pro přesné značení kovů. Tato technologie zajišťuje značení s vysokou kvalitou.
Další klíčovou vlastností systémů IRON je flexibilita – nastavitelné parametry značení umožňují dosáhnout různé hloubky a složitosti značení. Ať se jedná o text, loga, 1D či 2D kódy nebo složitější grafiku, systémy IRON snadno zvládnou širokou škálu požadavků na značení. Zpracovávají materiály jako hliník, nerezová ocel a další kovové materiály, čímž zajišťují trvanlivost a dlouhou životnost vyznačených dat.
Robustní konstrukce dělá ze systémů IRON vhodnou volbu pro nasazení v náročném provozu, se stabilním výkonem i v nepříznivých podmínkách. Odolnost je klíčovým aspektem každého řešení CIM.

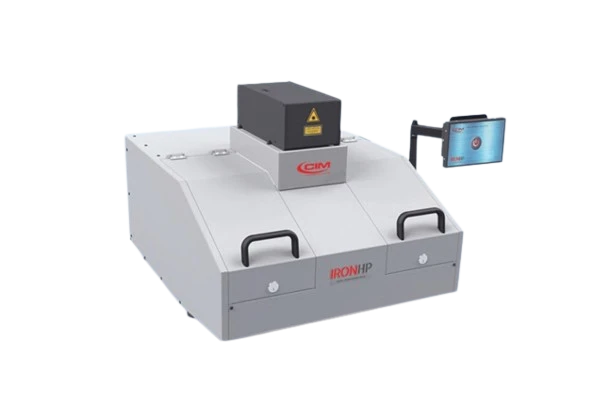

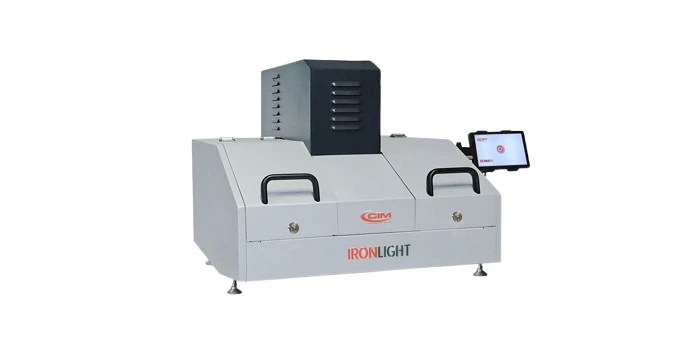

Nabízíme dvě konfigurace – IRON LIGHT a IRON HP (High Performance) – každou uzpůsobenou jiným výrobním potřebám. Ať potřebujete značit velké množství štítků, nebo pracujete s menšími sériemi, existuje pro vás vhodné řešení.
Výhody |
- Laserový zdroj DPSS – přesné značení, vysoká kvalita výsledků a velká flexibilita
- Rozhraní USB, Ethernet a Wi-Fi (volitelně) pro snadnou integraci do sítě provozu či kanceláře
- Vzdálený přístup a monitorování v reálném čase odkudkoliv v síti
- Vestavěný 7" WVGA LCD dotykový displej s intuitivním víceúrovňovým menu
- Interní kontrolní kamera pro živé sledování oblasti značení, kontrolu vyrovnání štítku a doladění procesu
- Možnost pořízení a uložení/sdílení snímku každého označeného štítku
- Robustní a uzavřená konstrukce chránící obsluhu před laserovým zářením
- Dvě verze podle výkonu – IRON LIGHT pro menší série a jednodušší zakázky, IRON HP pro vysokou rychlost a složité úlohy
- Připraveno pro nasazení v náročném průmyslovém prostředí s dlouhodobě stabilním výkonem
Software |
ZIRCON
Systémy IRON se dodávají s vlastním dedikovaným softwarem Zircon určeným pro správu úloh libovolné složitosti. Zircon je jednoduchý a intuitivní – umožňuje obsluze přehledně sledovat funkce systému a efektivně nastavovat výrobní procesy. Software je kompatibilní s Windows 10 a Windows 11, volitelně také s Linuxem a MacOS.
POWER WEB SERVICE (API)
Pro snadnější logickou integraci systémů IRON do výrobního workflow zákazníka nabízíme Power Web Service – volitelné dedikované API (rozhraní pro programování aplikací), které zajišťuje intuitivní použití a bezproblémovou integraci.
BCHAINLOGMANAGER
BChainLogManager je softwarové řešení pro logování událostí, které řídí celý proces od sběru dat až po bezpečnostní audit a analýzu. Využívá technologii blockchain k bezpečnému uložení každé zaznamenané události, čímž zajišťuje integritu dat a zabraňuje podvodům či jejich neoprávněné úpravě.
Základní parametry
| Parametr | IRON LIGHT | IRON HP (High Performance) |
| Vstupní zásobník | Kapacita 210 štítků (tloušťka 0,4 mm) | Kapacita 210 štítků (tloušťka 0,4 mm) |
| Výstupní zásobník | Kapacita 210 štítků (tloušťka 0,4 mm) | Kapacita 210 štítků (tloušťka 0,4 mm) |
| Materiály | Nerezová ocel, hliník, měď*, mosaz* *posouzeno individuálně dle konkrétního případu |
Nerezová ocel, hliník, měď*, mosaz* *posouzeno individuálně dle konkrétního případu |
| Min. a max. velikost štítku (V x D) | Min. 21 × 50 mm / Max. 90 × 115 mm | Min. 21 × 50 mm / Max. 90 × 115 mm |
| Min. a Max. tloušťka štítku | Min. 0,4 mm / Max. 0,9 mm | Min. 0,4 mm / Max. 0,9 mm |
| Značící plocha | 110 x 110 mm | 110 x 110 mm |
| Technologie | Laserové značení, automatický proces | Laserové značení, automatický proces |
| Rychlost / výkon | Až 600 štítků/hod.* (čistý čas značení) | Až 1000 štítků/hod.* (čistý čas značení) |
* skutečný výkon značení se liší v závislosti na materiálu a složitosti zakázky
Technické parametry
Vzduchem (max. 60 m³/h)
| Parametr | IRON LIGHT | IRON HP (High Performance) |
| Výkon laseru | 3 W | 10 W |
| Technologie laseru | DPSS | DPSS |
| Režim provozu | Vysokofrekvenční pulzní | Aktivní Q-switched |
| Vlnová délka | 1064 nm (infračervené) | 1064 nm (infračervené) |
| Vlnová délka naváděcího paprsku | 635 nm (červené) | 635 nm (červené) |
| Rozsah opakovací frekvence | 26 - 30 kHz | 10 - 100 kHz |
| Šířka pulzu | 3 ns | 15 ns |
| Energie pulzu | 0,054 - 0,0,85 mJ při 10 kHz | 0,39 - 0,43 mJ při 10 kHz |
| Pracovní / skladovací teplota | 10 - 35 °C / 0 - 60 °C | 10 - 35 °C / 0 - 60 °C |
| Chlazení | Vzduchem (max. 60 m³/h) | Vzduchem (max. 60 m³/h) |
| Bezpečnostní třída laseru | Laserový paprsek: TŘÍDA 4 | Laserový paprsek: TŘÍDA 4 |
| Komunikační rozhraní | USB, Ethernet, Wi-Fi (volitelně) | USB, Ethernet, Wi-Fi (volitelně) |
| Provozní software | Zircon | Zircon |
| Operační systém | Windows 10/11, volitelně Linux a MacOS | Windows 10/11, volitelně Linux a MacOS |
| Napájení | 100 - 240 V, 50/60 Hz | 100 - 240 V, 50/60 Hz |
| Příkon - provoz | 185 W | 290 W |
| Příkon - klidový režim | 40 W celkem | 40 W celkem |
| Rozměry (ŠxHxV) | 60 x 74 x 52 cm | 60 x 74 x 52 cm |
| Hmotnost | 65 kg | 65 kg |
| Záruka | 12 měsíců | 12 měsíců |
Doplňkové příslušenství |
Odsávání a filtrace laserových zplodin
Odsávací a filtrační jednotka slouží k záchytu a filtraci nečistot a znečišťujících látek ve formě prachu a plynů vznikajících při procesu laserového značení. Zajišťuje čisté a bezpečné pracovní prostředí.
- OCR čtečka (volitelně)
- Print Server (volitelně)
