Řídící jednotka e10/e10R - nový model - ovládá značící stroj bez PC, vybavená I/O rozhraním, USB portem. Zpětně prosvětlená barevná obrazovka s vysokým rozlišením, integrovaná membránová protiprachová klávesnice, USB, sériový port RS232, RS422, na přání RS485, Profibus a Ethernet. Bohatý SW.

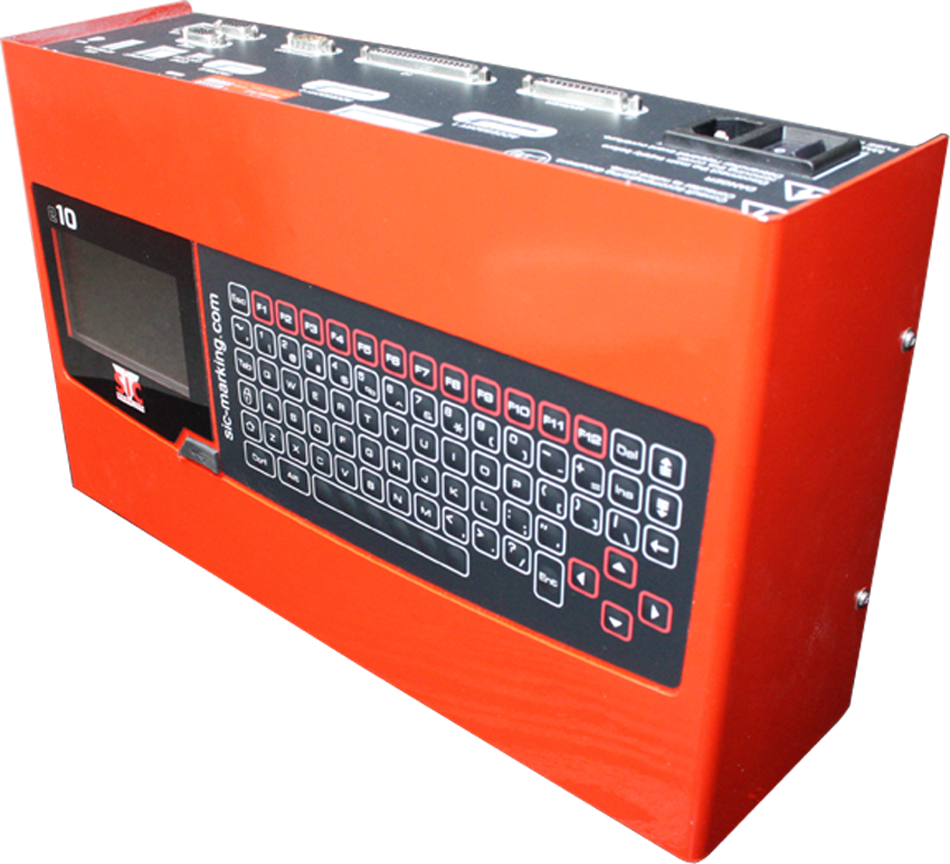

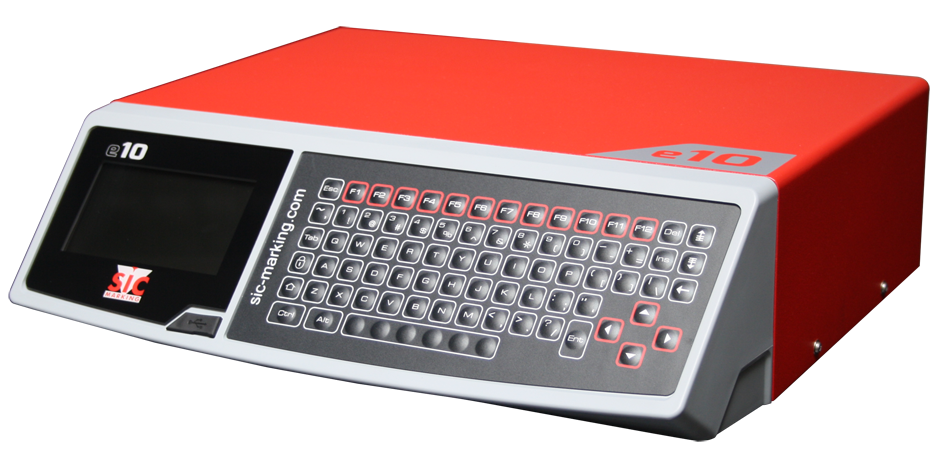

Mikrouder Řídící jednotky E10 e10 faceMikrouder Řídící jednotky E10 e10R

Technické parametry

 Rozměry (D x Š x V)                                                                                                      322 x 380 x 112 mm
 Hmotnost                                                                                                                        5 kg
 Obrazovka                                                                                                                       LCD 95 x 54 mm (barevná)
 Klávesnice                                                                                                                       QWERTY integrovaná membránov
 Příkon                                                                                                                              300 W
 Elektrické napájení                                                                                                          jednofázový 85 až 260 V, 50 až 60 Hz
 Počet řízených os                                                                                                            2 (3. a 4. osa jako volitelné příslušenství)
 Provozní teplota                                                                                                              5 až 40° C



Ovládací program:

  • Paměť až 7 110 Kb
  • Alfanumerické znaky: Číslo série, kódované datum
  • Přenos grafiky z PC nebo USB Flash
  • DATA MATRIX kód až 348 znaků, 48 x 48 bodů
  • Fonty OCR, OCRA, OCR-BOLD, ARIAL, COMIC, COMIC B, COURIER, E6-3S
  • Značení v úhlu, kruhu, inverzně a zrcadlově
  • Rychlost značení až 5 znaků za sekundu

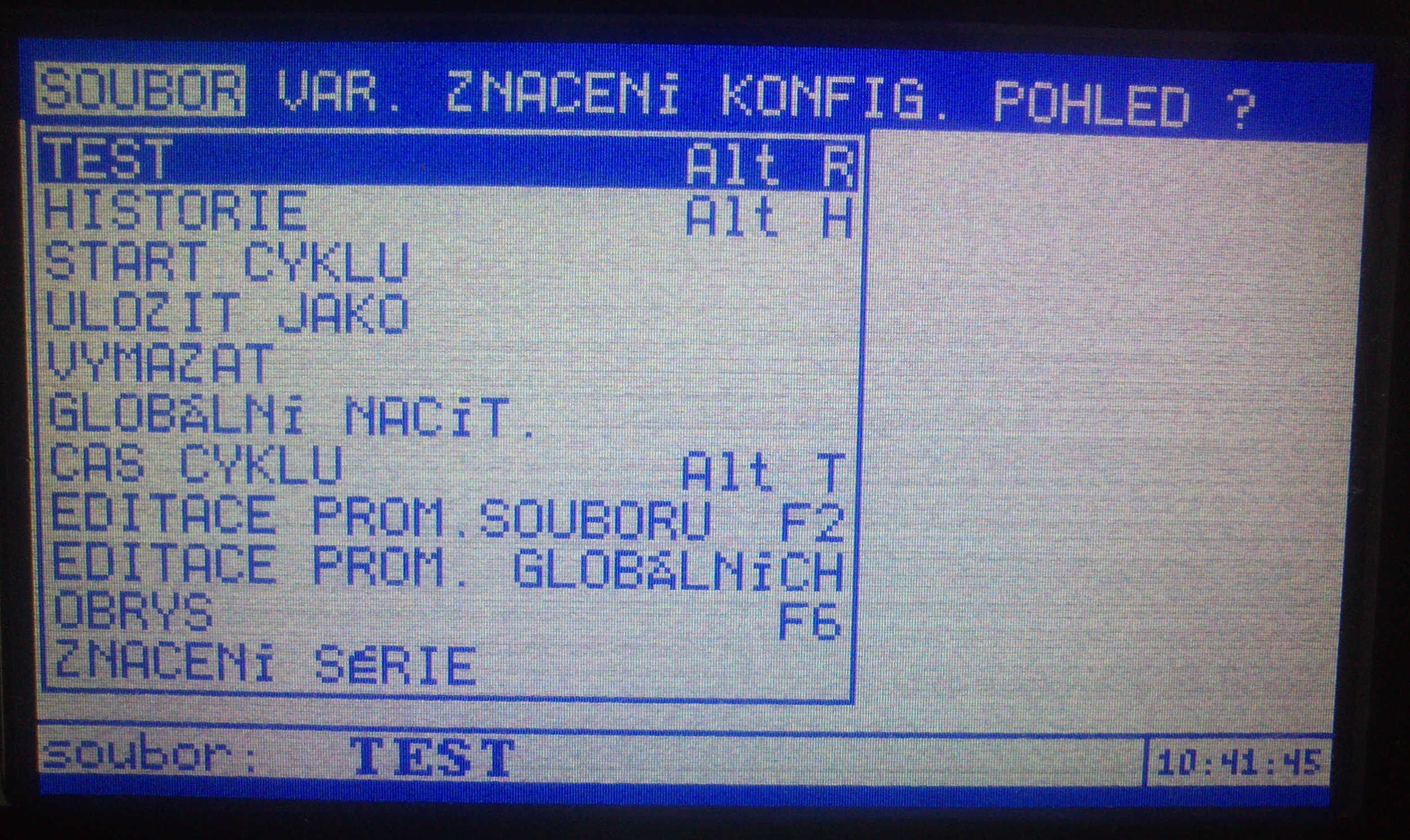

  • Mikrouder Řídící jednotky E10 e10 0038Velikost znaků od 0,1 až 99 mm (dle velikosti značícího okna)
  • Nastavení síly úderu až 9 úrovní
  • Hloubka značení až 0,5 mm do kovu (podle druhu materiálu)
  • Vzdálenost mezi body 0,05 mm
  • Řízení směn - 10 směn
  • Heslo - 3 úrovně ochrany
  • Funkce historie - přístupná přes heslo
  • Pomoc při údržbě - autodiagnostika
  • Program v 15 jazycích


Komunikace:

  • Porty RS232, RS422, USB (RS485, Profibus, TCP/IP Ethernet jako příslušenství)
  • Vstupy / výstupy 8 / 8, I / O
  • Externí klávesnice - USB port
  • USB port na čelním panelu
  • MikroUSB port na zadním panelu
  • Externí výstup 5 V - 0,5 A a 24 V - 0,5 A
  • Program na tvoření a přenos loga z PC / řídící jednotky nebo USB Flash
  • Ukládání souborů značení na PC - program na přenos souborů z řídící jednotky /  PC nebo USB Flash
  • Program na PC (tvoření, ukládání a přenos souborů loga)

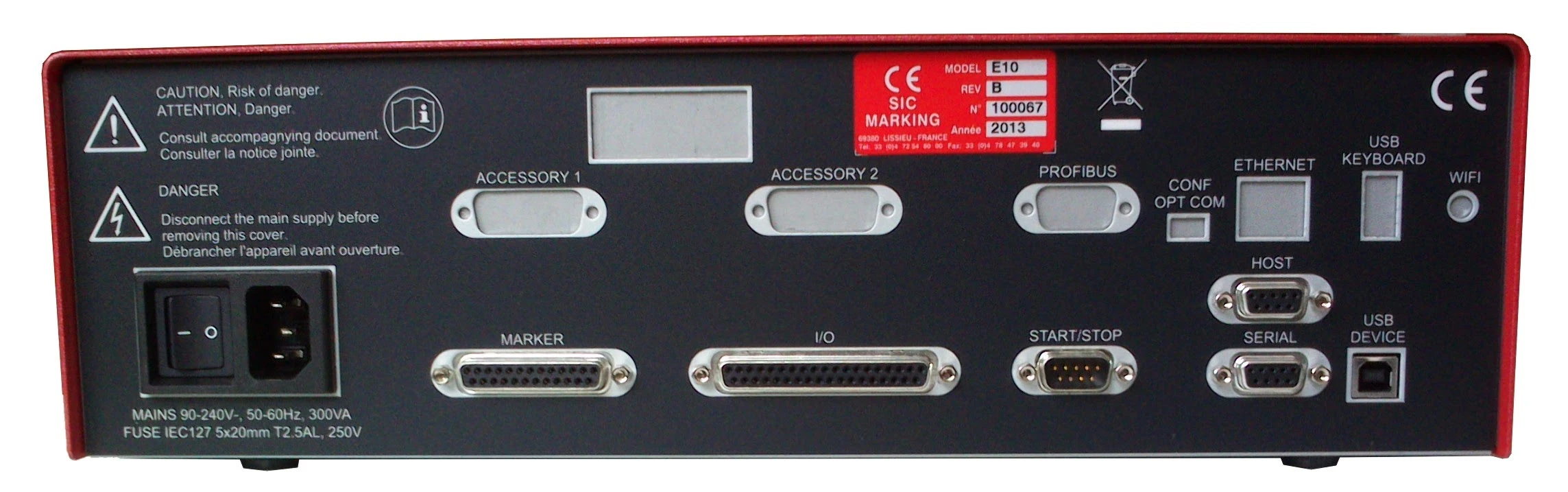

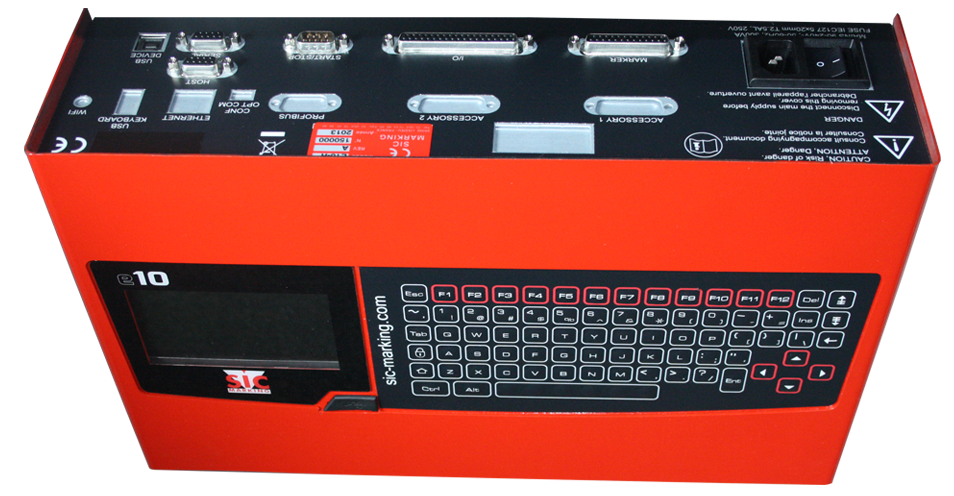

e10e10r zadni panelMikrouder Řídící jednotky E10 e10R connectivité
